Standardi procesa izgradnje za čelične konstrukcije (čelični okviri)

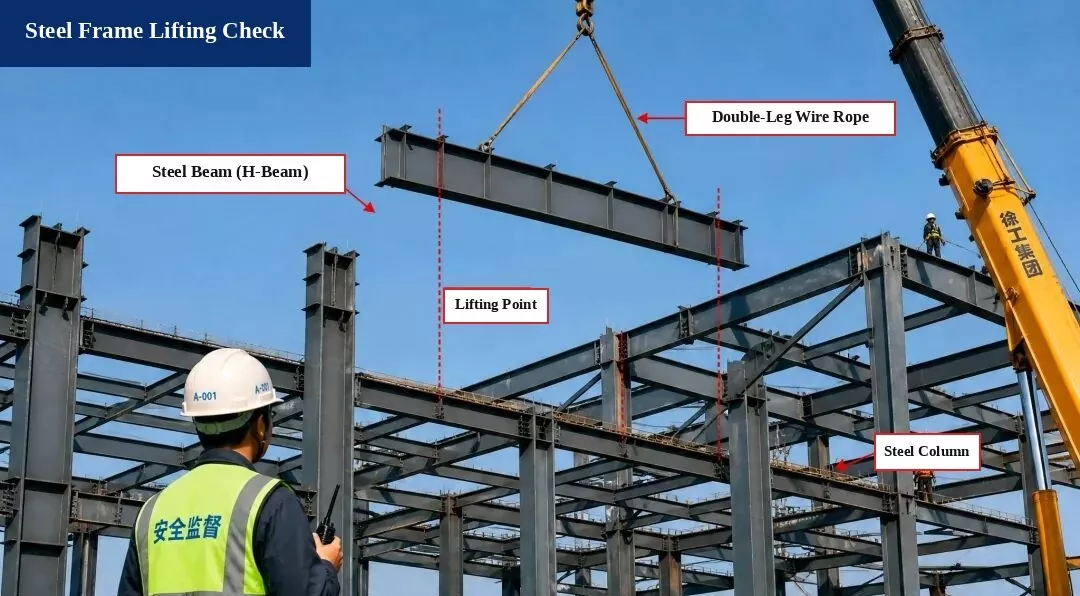

1. Provjera podizanja čeličnog okvira (proračun podizanja)

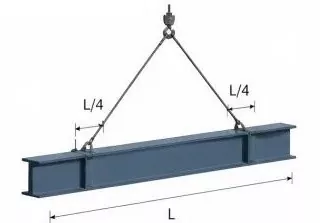

I. Dijagram dizanja

Član:Čelična greda H500×200×10×16, dužina L = 12,0 m

Tačke podizanja:Postavite na L/4 sa svakog kraja grede

Ugao remena:α ≈ 60°

II. Izračun opterećenja

1. Vlastita težina grede:
G = ρ × V = 78,5 kN/m³ × 0,212 m³/m × 12,0 m = 199,9 kN

2. Faktor dinamičkog opterećenja:Uzmite 1.1

3. Težina remena:Ignorirano (zanemarivo)

4. Ukupno opterećenje podizanja:
P = G × 1,1 = 219,9 kN

5. Napetost remena (uravnoteženo opterećenje):
T = P / (2 × cos α) = 219,9 / (2 × cos 60°) = 219,9 kN

III. Sigurnosna provjera remena

1. Vrsta remena:φ20 čelično uže, prekidno opterećenje Fb = 360 kN

2. Faktor sigurnosti (n):
n = Fb / T = 360 / 219,9 = 1,64 > 1,25

Ispunjava standardne zahtjeve!

Provjerite zaključak:
Operacija dizanja je sigurna i ispunjava zahtjeve kodeksa.

Referentni standardi

• Kodeks za izgradnju čeličnih konstrukcija (GB 50755-2012)

• Tehnički kodeks za sigurnost dizanja i podizanja u građevinarstvu (JGJ 276-2012)

Sigurnosne napomene:

1. Provjerite čeličnu gredu, žičanu užad i alate za podizanje prije podizanja kako biste bili sigurni da su sigurni i pouzdani.

2. Dodijelite posvećenu osobu da upravlja procesom podizanja. Niko ne smije stajati ispod podignute grede.

3. Odmah zaustavite rad na dizanju kada brzina vjetra dostigne nivo 6 ili veći.

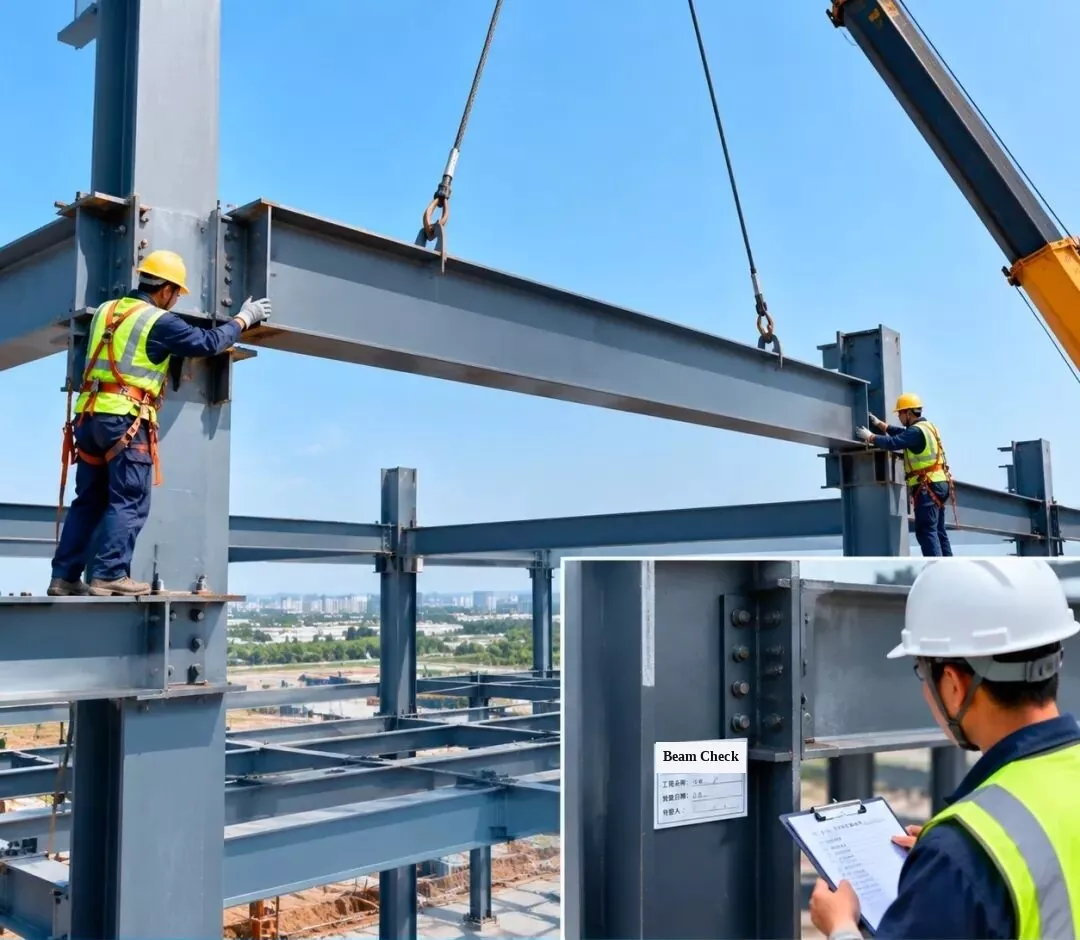

2. Instalacija i inspekcija čeličnog okvira — Instalacija čelične grede

Podignite čeličnu gredu u planiranu poziciju, zatim pregledajte i odobrite spojeve kako biste bili sigurni da kvaliteta ugradnje zadovoljava zahtjeve dizajna.

[Umetnuta oznaka na stupcu: Inspekcija instalacije čeličnih greda | Naziv projekta: Radionica #1 | Datum inspekcije | inspektor]

3. Instalacija i inspekcija čeličnog okvira — Instalacija čelične krovne rešetke

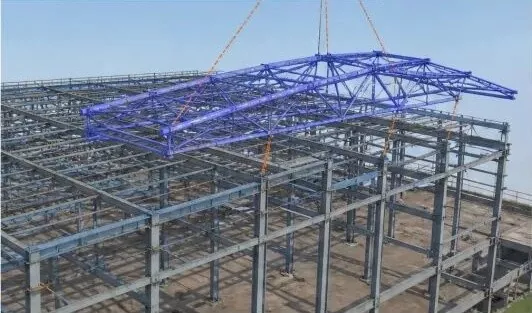

1. 3D BIM simulacija:Simulirajte instalaciju čelične krovne rešetke kako biste poboljšali plan podizanja i redoslijed ugradnje.

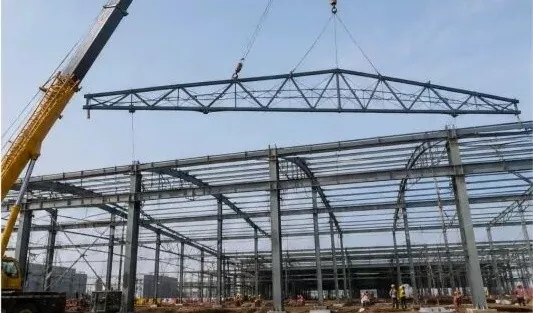

2. Podizanje krovnih rešetki:Upotrijebite autodizalicu da podignete rešetku i polako je postavite na položaj dok je održavate u ravnoteži.

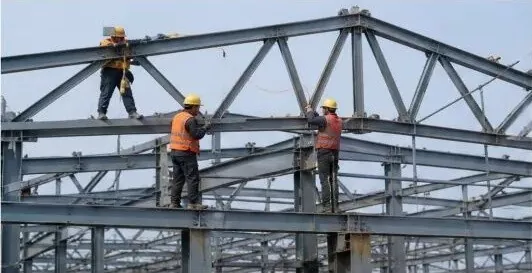

3. Pozicioniranje i privremeno pričvršćivanje:Nakon što je krovna rešetka postavljena, privremeno je učvrstite i podesite njen položaj i visinu (visinu).

4. Vijčani spoj visoke čvrstoće:Zategnite vijke visoke čvrstoće prema pravilima dizajna kako biste osigurali čvrst spoj.

5. Inspekcija instalacije:Provjerite visinu rešetke, raspon, savijanje (otklon) i vertikalno poravnanje kako biste bili sigurni da zadovoljavaju kod.

6. Zapisnik o inspekciji:Nakon prolaska inspekcije, ispunite obrazac za evidenciju i prijeđite na sljedeći korak izgradnje.

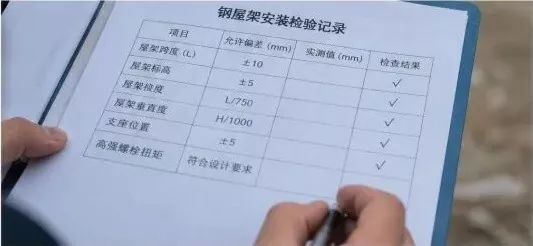

Zapisnik o inspekciji ugradnje čeličnih krovnih rešetki

Inspection Item	Dozvoljena greška (mm)	Izmjerena vrijednost (mm)	Provjerite rezultat
Raspon rešetke (L)	±10	—	√ (prolaz)
Visina rešetke (visina)	±5	—	√ (prolaz)
Savijanje rešetke (progib)	L / 750	—	√ (prolaz)
Vertikalno poravnanje rešetke	H / 1000	—	√ (prolaz)
Support Position	±5	—	√ (prolaz)
Moment vijka visoke čvrstoće	Ispunjava zahtjeve dizajna	—	√ (prolaz)

Ključne kontrolne tačke:

Provjerite sve dolazne čelične dijelove na licu mjesta kako biste provjerili njihov tip, veličinu i kvalitet zavara;
Koristite siguran i praktičan plan podizanja kako biste osigurali sigurnost dizanja;
Podesite i fiksirajte rešetku odmah nakon što je postavljena;
Propisno zategnite sve vijke visoke čvrstoće i testirajte njihov obrtni moment prema kodu;
Izvršite potpunu inspekciju kako biste bili sigurni da instalirana konstrukcija ispunjava sve zahtjeve dizajna i koda.

4. Instalacija i inspekcija čeličnog okvira — Instalacija kosih čeličnih greda

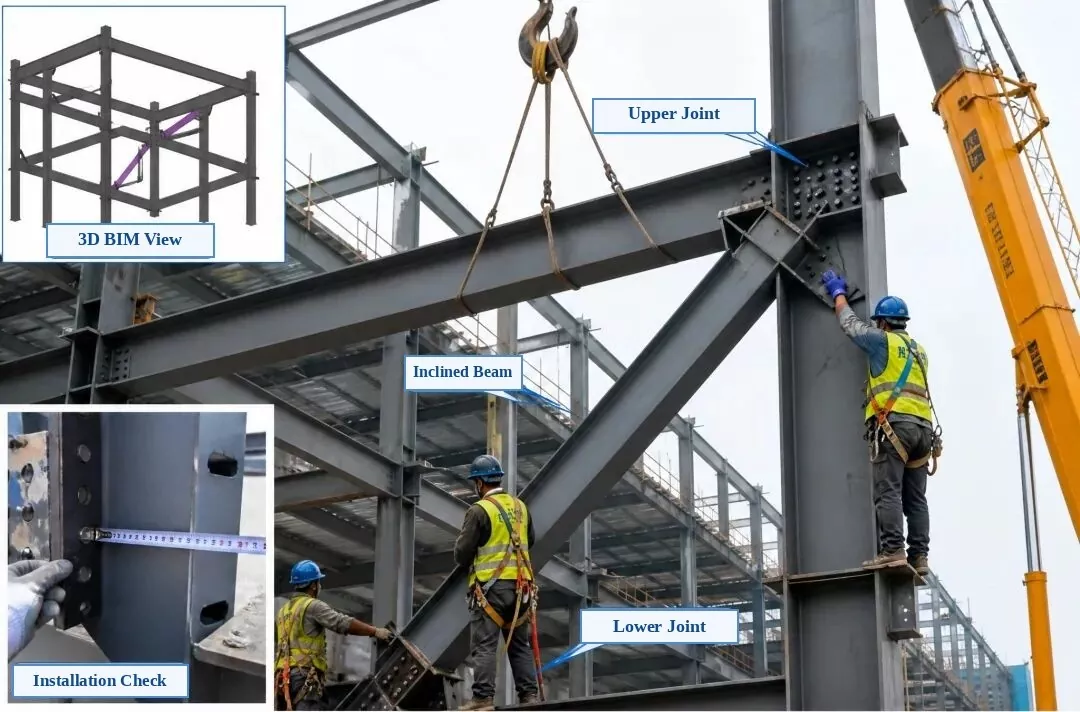

Izvučene foto naljepnice:Gornji lijevi umetak: 3D BIM pogled | Donji lijevi umetak: Provjera instalacije | Glavna fotografija: gornji spojni spoj, nagnuta čelična greda (dijagonalna potpora), donji spojni spoj

Instalacija i inspekcija čeličnog okvira — Instalacija kosih čeličnih greda

1. Provjera prije instalacije:Provjerite broj dijela, veličinu, položaj rupa za vijke i smjer priključne ploče. Uvjerite se da su kontaktne površine ravne, čiste i da nemaju neravnine ili ulja.

2. Podizanje i pozicioniranje:Upotrijebite dvije tačke za podizanje da polako podignete kosu gredu na svoje mjesto. Privremeno ga popravite i provjerite jesu li gornji i donji spojevi točno u liniji sa čeličnim stupom i gredom.

3. Poravnavanje i podešavanje:Podesite položaj središnje linije, visinu i vertikalno poravnanje kosih greda kako biste ispunili zahtjeve dizajna. Dovršite trajnu vezu nakon poravnanja.

4. Način povezivanja:Povežite se vijcima visoke čvrstoće. Zategnite ih ravnomjerno od sredine prema vani na obje strane kako to zahtijeva dizajn i označite svaki vijak nakon što konačno zatezanje prođe pregled.

5. Inspekcija instalacije:Provjerite položaj središnje linije, visinu, vertikalno poravnanje, zategnutost kontakta ploče i kvalitetu zatezanja vijaka. Sve mora odgovarati Kodeksu za prihvatanje kvaliteta građenja čeličnih konstrukcija (GB 50205).

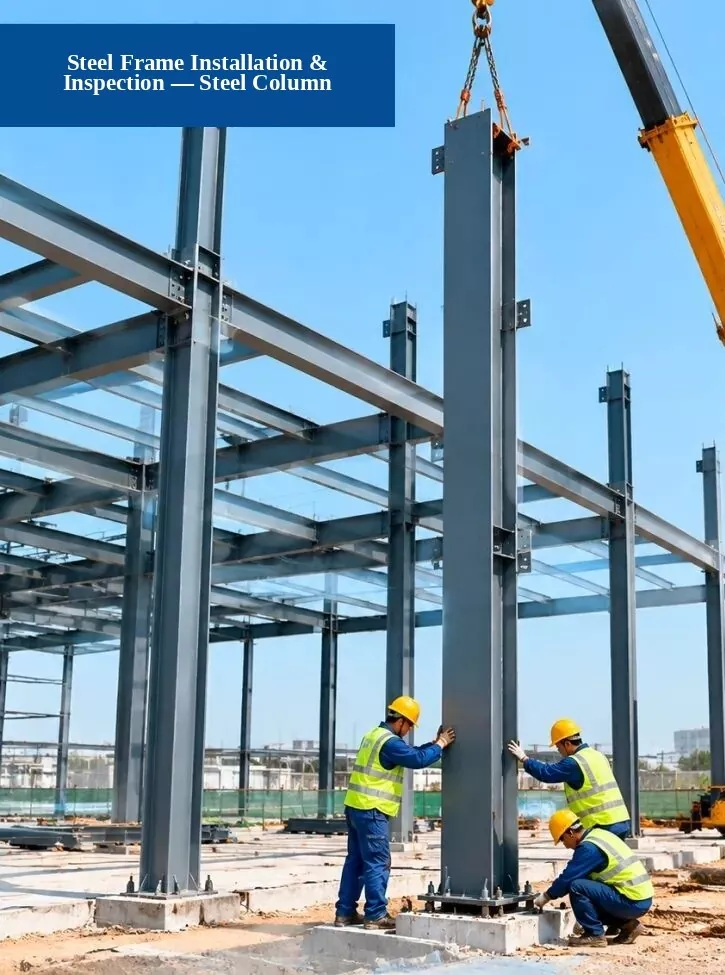

5. Instalacija i inspekcija čeličnog okvira — Instalacija čeličnog stupa

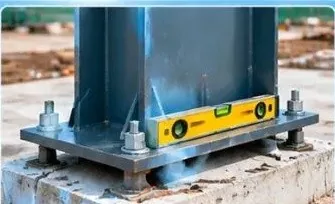

1. Provjera temelja:Provjerite da li položaj sidrenih vijaka, visina temelja i dimenzije temelja zadovoljavaju zahtjeve projekta.

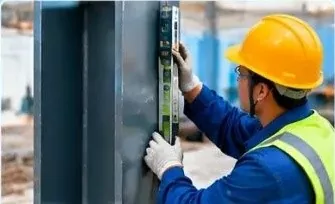

2. Provjera vertikalnog poravnanja:Upotrijebite totalnu stanicu, laserski odvod ili nivelu da provjerite koliko ravno (vertikalno) stoji čelični stup.

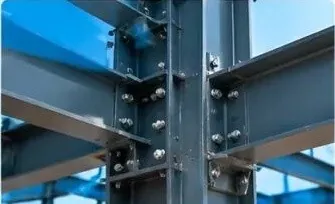

3. Provjera kvaliteta veze:Provjerite da li vijci visoke čvrstoće, varovi i spojne ploče ispunjavaju standardne zahtjeve.

Proces izgradnje:1. Pripremni radovi → 2. Podignite i postavite čelični stup → 3. Instalirajte i osigurajte → 4. Pregled i prihvatanje

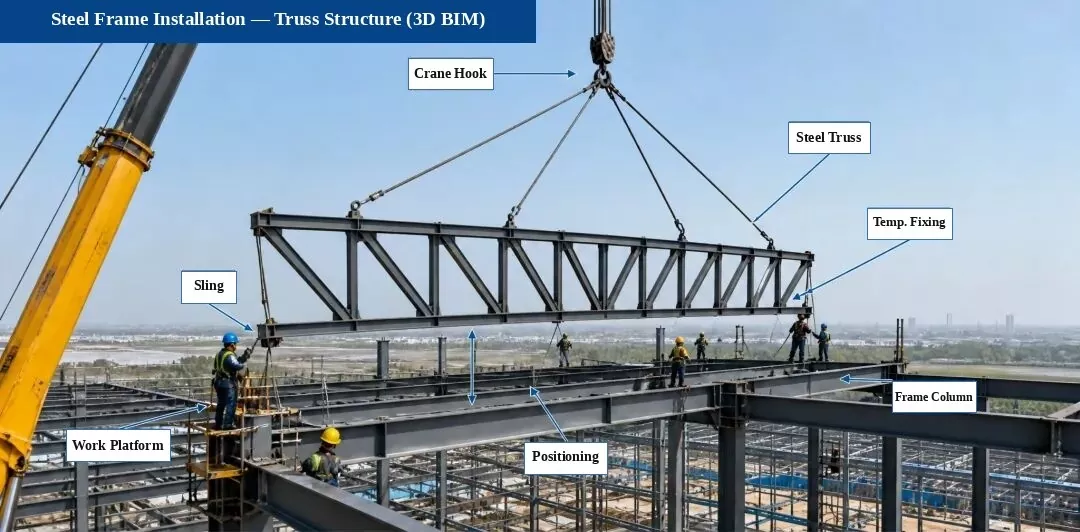

6. Instalacija čeličnog okvira — Instalacija rešetkaste konstrukcije (3D BIM dijagram)

Tok procesa instalacije:Pregled i označavanje → Provjera podrške → Podignite i postavite → Privremeno pričvršćivanje → Poravnavanje i podešavanje → Vijčana veza visoke čvrstoće → Zavarivanje (ako je potrebno)

Ključne tačke instalacije:

Prije podizanja, još jednom provjerite središnju liniju oslonca, visinu i položaje ugrađenih dijelova;
Pričvrstite užad za vođenje vjetra (taglines) tokom podizanja kako bi rešetka bila stabilna;
Podesite i privremeno pričvrstite rešetku odmah nakon postavljanja kako biste spriječili savijanje ili izobličenje;
Vijčani spojevi visoke čvrstoće moraju slijediti pravila dizajna i koda i biti zategnuti potrebnim momentom;
Kvalitet šava mora odgovarati pravilima iz Kodeksa za prihvatanje kvaliteta konstrukcije čeličnih konstrukcija (GB 50205).

Ključne tačke inspekcije (fotografije lokacije):

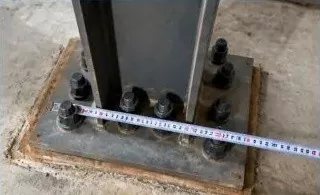

1. Podrška i provjera zglobova

Provjerite položaje i visine potpornih vijaka, podložnih ploča i ugrađenih dijelova kako biste bili sigurni da ispunjavaju zahtjeve dizajna.

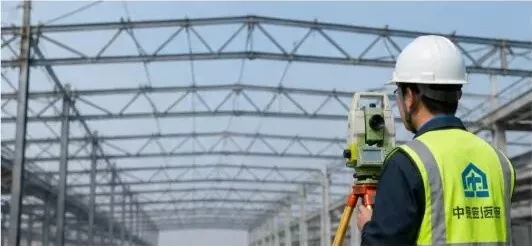

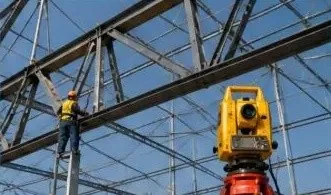

2. Provjera poravnanja rešetke

Koristite totalnu stanicu za mjerenje središnje linije, visine i savijanja rešetke i izvršite podešavanja poravnanja.

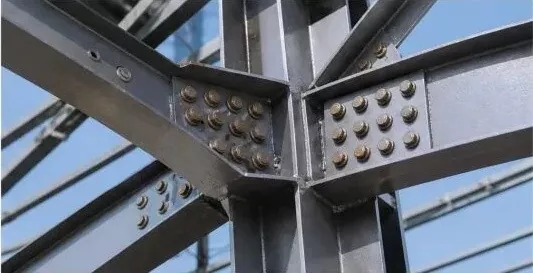

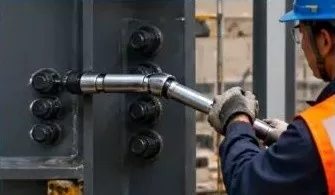

3. Provjera vijaka visoke čvrstoće

Provjerite broj, veličinu i zakretni moment vijaka visoke čvrstoće i ponovno ih testirajte prema kodu.

Napomena:Konstrukcija rešetke u ovom projektu je fabrički montirana i podignuta u delovima na licu mesta kako bi se osigurala tačna instalacija, kvalitet i sigurnost.

7. Instalacija i pregled čeličnog okvira i profilisanog krovnog lima

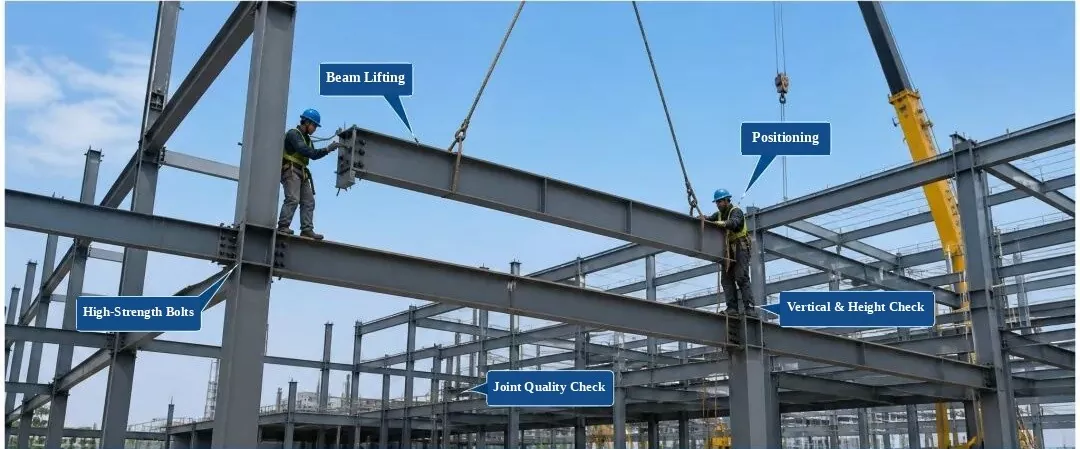

Instalacija i pregled čeličnog okvira

(Oznake: podizanje grede, pozicioniranje, vijci visoke čvrstoće, vertikala i provjera visine, provjera kvaliteta spojeva)

1. Provjera ulaznih dijelova:Provjerite kvalitetu materijala, veličinu, stanje površine i ravnost. Instalirajte tek nakon prolaska inspekcije.

2. Kontrola procesa:Kontrolirajte pozicioniranje dijelova, visinu, vertikalno poravnanje i zatezanje vijaka tokom instalacije.

3. Stavke inspekcije:Položaj središnje linije, visina, vertikalno poravnanje, ravnost površine i kvalitet spoja vijkom.

4. Standard kvaliteta:Mora ispunjavati Kodeks za prihvatanje kvaliteta konstrukcije čeličnih konstrukcija (GB 50205-2020).

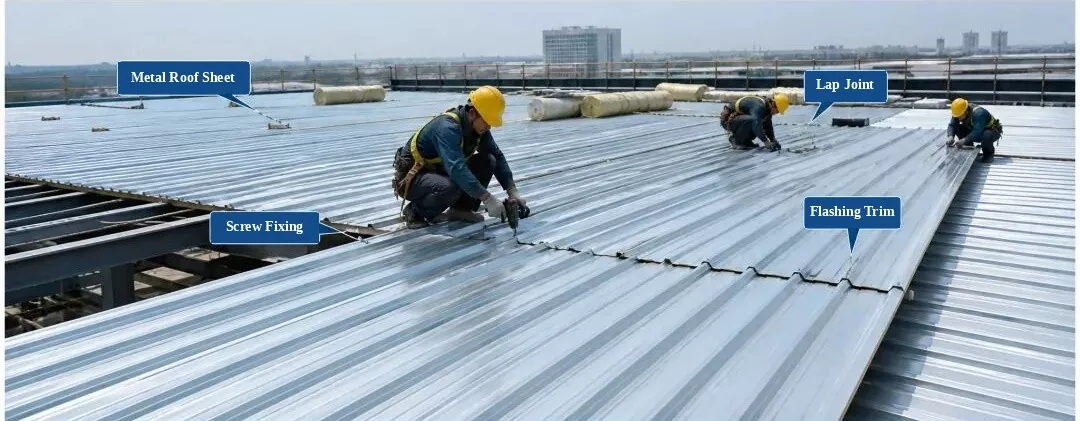

Montaža i inspekcija profilisanog metalnog krovnog lima

(Oznake: metalni krovni lim, preklopni spoj, pričvršćivanje samoreznim vijcima, trepćuća obloga)

1. Provjera materijala:Provjerite profil panela, debljinu, premaz i boju. Koristite samo nakon prolaska inspekcije.

2. Pravila instalacije:Pravilno preklopite ploče i čvrsto ih pričvrstite. Održavajte razmak šrafova unutar standardnih granica, bez nedostajućih ili pogrešno postavljenih vijaka.

3. Stavke inspekcije:Ravnost krova, širina preklapanja, razmak tačaka pričvršćivanja i detalji o hidroizolaciji.

4. Standard kvaliteta:Mora ispunjavati Tehnički kod za inženjerstvo metalnih krovova (GB 50345-2012).

8. Instalacija i inspekcija čeličnog okvira — Ugradnja čeličnih stepenica i rukohvata

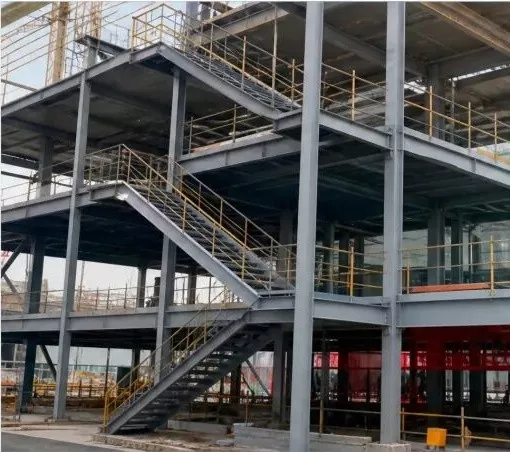

1. Završene čelične stepenice i rukohvati (fotografija stranice)

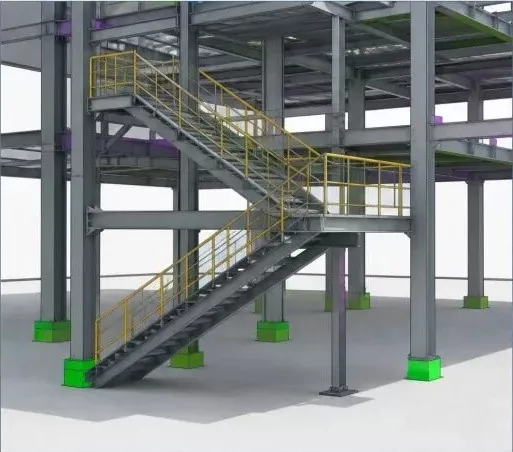

2. 3D BIM model (čelične stepenice i rukohvati)

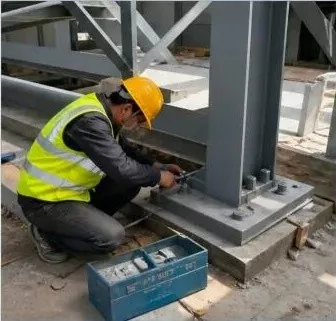

3. Instalacija čeličnih stepenica (rad na gradilištu)

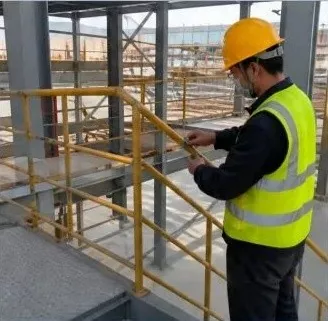

4. Instalacija rukohvata (rad na gradilištu)

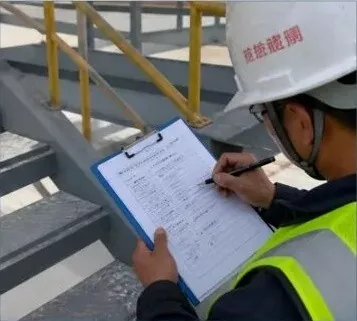

5. Inspekcija kvaliteta instalacije (Provjera na licu mjesta)

Upute:

Prije ugradnje čeličnih stepenica i rukohvata, još jednom provjerite dimenzije komponenti, visine i središnje linije rasporeda;
Kada koristite vijčane veze, provjerite veličinu, količinu i moment zavrtnja kako biste osigurali čvrstu vezu;
Instalirani rukohvati moraju biti čvrsti i ravni, sa punim i glatkim zavarenim spojevima koji zadovoljavaju zahtjeve dizajna i kodeksa;
Izvršite provjeru kvaliteta nakon instalacije i popunite zapisnik o inspekciji kako biste osigurali kvalitetu projekta.

Čelična konstrukcijaesse široko koriste na današnjem građevinskom tržištu za izgradnju građevinskih okvira, a u budućnosti će postati glavni izbor za primarne građevinske konstrukcije. Čelične konstrukcije imaju mnoge podkategorije, tipove konstrukcija i tipove komponenti. Na osnovu konstruktivnog sistema dijele se na četiri glavna tipa: okviri portala, prostorne rešetke, rešetke i okvirne konstrukcije.
