Kako je postignuta konstrukcija velikog raspona zgrade Fabrike konfekcije sa čeličnim okvirom?

Pod poticajem savremenog industrijskog razvoja, proizvodni proces tvornica odjeće doživio je značajne promjene, prelazeći sa originalne potpuno ručne proizvodnje na sadašnju mehaniziranu obradu na montažnoj liniji, što je uvelike povećalo efikasnost proizvodnje. Međutim, kako procesi krojenja, šivanja, peglanja, pregleda i pakovanja moraju biti raspoređeni na montažnim linijama, a način brzog odziva malih serija i više varijanti postaje široko rasprostranjen, tvornice odjeće imaju sve veću potražnju za fleksibilnim rasporedom prostora. Najefikasniji način da se ovo poboljša je poboljšanje unutrašnjeg prostora, olakšavanje prilagođavanja radnih stanica i logističkih kanala u bilo kom trenutku. stoga,Konstrukcije tvornice odjeće sa čeličnim okvirompostupno su zamijenile tradicionalne tvornice odjeće od betonske konstrukcije. Ovaj članak govori o tome kako tvornice odjeće sa čeličnom konstrukcijom postižu velike raspone iz dvije perspektive: strukturne forme i praktične vrijednosti prostora bez stupova u proizvodnji odjeće.

1. Strukturni oblik

A Izgradnja tvornice konfekcije čeličnih okviratipično ima sljedeće uobičajene konstruktivne oblike: okvir portala i rešetku.

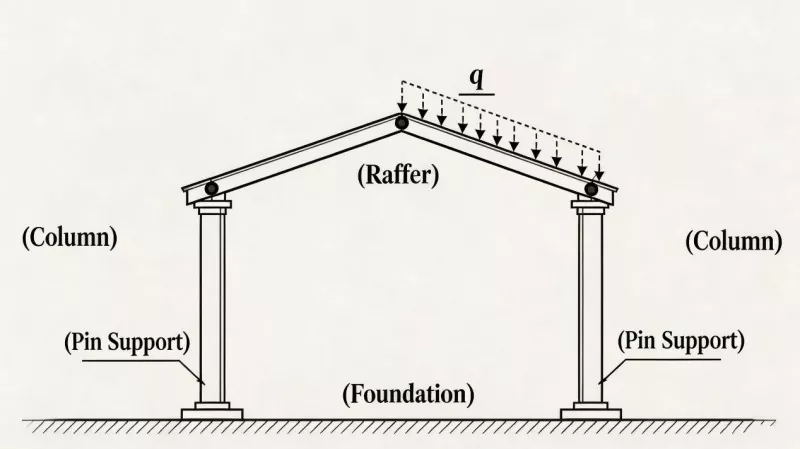

● Portal Frame

Ovo je najčešće korištena shema za jednokatne tvornice odjeće. Nastaje međusobnim krutim spajanjem čeličnih greda i čeličnih stupova, pri čemu su načini povezivanja vijčano spajanje i zavarivanje. Formira stabilan sistem koji nosi silu. Čelične grede i čelični stupovi obično koriste čelik u obliku slova H. Najekonomičniji raspon okvira portala je od 18 do 30 metara. Bliska veza između komponenti i naučnog prijenosa energije može osigurati da struktura može postići veliki raspon, a istovremeno je otporna na vjetar i potrese.

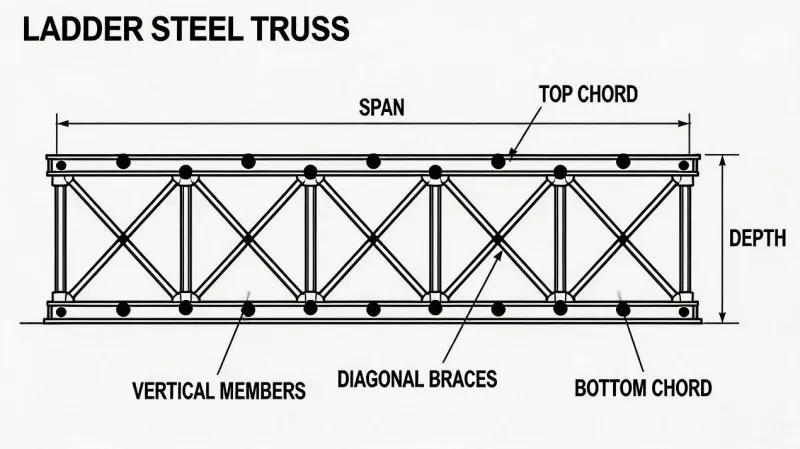

● Konstrukcija rešetke

U usporedbi sa strukturom okvira portala, rešetkasta konstrukcija se sastoji od gornjih rešetkastih članova, mrežastih članova i donjih nosača. Za raspone veće od 36 metara, efikasnost sile i upotreba čelika su mnogo veći nego kod okvira portala. Koristeći trapezoidnu rešetku visine 3,2 metra, potrošnja čelika može se kontrolisati na oko 55 kg/m², dok bi H-greda s punom mrežom ekvivalentnog raspona zahtijevala približno 75 kg/m².

2. Praktična vrijednost otvorenih prostora u proizvodnji odjeće

Otvoreni prostori velikog raspona u konstrukcijama tvornica konfekcije čeličnih okvira ne samo da se odnose na posjedovanje prostranih površina, već mogu značajno povećati efikasnost proizvodnje.

Njegova praktična vrijednost se ogleda u sljedećim aspektima:

● Brzo podešavanje proizvodne linije

U poređenju sa tradicionalnim tvornicama konfekcije sa rešetkastim konstrukcijama od betonskih stubova, naša tvornica konfekcije čeličnih konstrukcija nema međustubove koje bi ometali, tako da se raspored radnih stanica može brzo prilagoditi. Stolovi radne stanice i kanapi za vješanje mogu se direktno pomicati horizontalno.

● Optimizacija logističkog puta

Nakon usvajanja dizajna bez stubova, viljuškari i AGV u fabrici mogu postići pravolinijski put od ulaza sirovine do izlaza gotovog proizvoda. Stvarno mjerenje pokazuje da je transportna udaljenost unutar tvornice za svaki gotov proizvod smanjena za 12 do 18 metara. Izračunato na osnovu dnevnog obima proizvodnje od 10.000 komada, ovo je ekvivalentno smanjenju 120 do 180 kilometara neefikasnog rukovanja dnevno.

● Poboljšanje korišćenja prirodnog svetla

Prostor bez stubova je kombinovan sa kontinuiranim krovnim svetlosnim trakama, čime se povećava ujednačenost osvetljenja sa 0,55 na 0,78. Ovo smanjuje lokalne zasjenjene površine i ublažava zamor očiju šivačkih radnika.

3. Zaključak

Izgradnja tvornice konfekcije čeličnih okvira jedan je od važnih arhitektonskih oblika modernih tvornica odjeće. Kroz portalni čelični okvir ili sistem čeličnih rešetki, čelična okvirna konstrukcija može ekonomično postići raspone od 18 do 36 metara ili čak i veće bez stupova, zadovoljavajući različite zahtjeve u rasponu od pletenja do tkanja, od jednoslojnih montažnih linija do višekatnih radionica. Praktični inženjering je dokazao da tvornice čeličnih okvira velikog raspona mogu poboljšati efikasnost prilagođavanja proizvodne linije, optimizirati logističke rute i poboljšati ujednačenost rasvjete.

Qingdao EIHE Steel Structure Group Co., Ltd.je kineska kompanija za industrijsku konstrukciju čeličnih konstrukcija. Možemo vam pružiti usluge kompletnog procesa uključujući dizajn, proizvodnju i izgradnju. Ako ste nedavno planirali osnovati fabriku konfekcije i trebate izvediv projektni plan, slobodnokontaktirajte nas.
