Supermarket skladišta čeličnih okvira

Zgrada supermarketa skladišta sa čeličnim okvirom je konstrukcijski oblik koji je posebno dizajnirala naša kineska tvornica čeličnih konstrukcija za supermarkete u skladišnom stilu. Kombinira inženjerske karakteristike "konstrukcije čeličnog okvira" i funkcionalnih zahtjeva "supermarketa u stilu skladišta". Naša tehnologija konstrukcije čeličnih okvira pružila je rješenja za mnoge klijente u različitim zemljama i regijama. Mi smo dobavljač i proizvođač čeličnih konstrukcija sa više od 20 godina iskustva.

Osnovna struktura

Čelični okvir

● Glavni materijali: sve glavne nosive komponente kao što su stupovi, grede i krovne rešetke koriste toplo valjani čelik u obliku slova H, četvrtaste čelične cijevi itd.

● Način povezivanja: Komponente se sklapaju na licu mjesta pomoću vijaka visoke čvrstoće, zavarivanja itd.

● Struktura ograde: vanjski zidovi i krovovi obično koriste sendvič panele ili profilirane čelične limove umjesto tradicionalnih zidova od cigle ili betonskih zidova.

Osnovna funkcija

Supermarket u skladišnom stilu

● Velika čista visina: Prvi sprat supermarketa u stilu skladišta od čelične konstrukcije obično ima visinu od 8-12 metara ili čak više. Korištenje polica visokog nivoa za vertikalno skladištenje, maksimiziranje kapaciteta zaliha. Viljuškari se mogu slobodno kretati između polica za obavljanje operacija dopune. Kupcima pruža otvoreno i nestresno iskustvo kupovine.

● Integrisana cirkulacija: Unutrašnjost zgrade je obično podeljena na prednji i zadnji deo, bez čvrstih pregrada između njih. Visoke police su i jedinice za izlaganje i skladištenje. Kupci mogu posmatrati proces dopune, pojačavajući osećaj "velike količine, povoljne cene" skladišta.

● Komplementarne funkcije: Potrebno je projektirati posebne utovarne platforme i veliki vanjski parking.

Strukturni sistem

Supermarketi skladišta sa čeličnim okvirom uglavnom usvajaju sljedeća dva strukturna sistema, ili kombinaciju ova dva:

Kućište proizvoda

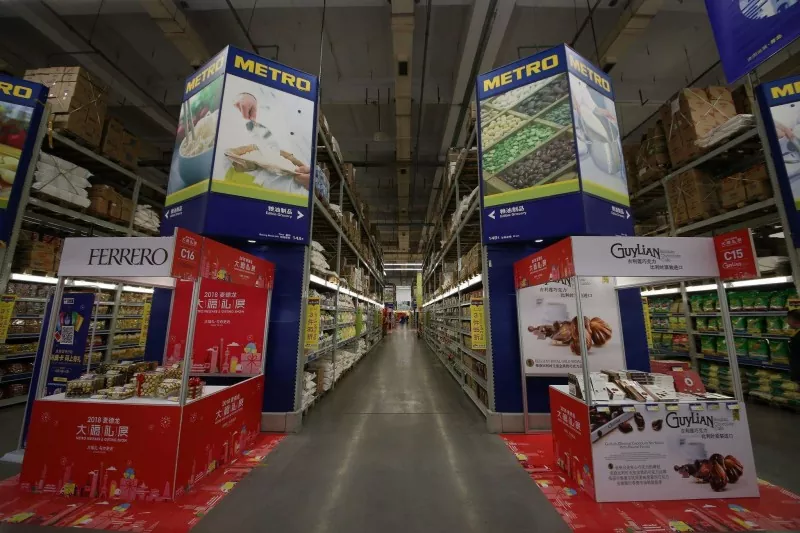

Metro (METRO) - pionir skladišnih supermarketa njemačkih čeličnih okvira

● Strukturni sistem: Portalni okvir lake čelične konstrukcije, sa rasponom koji se obično kreće od 24 do 30 metara, i razmakom između stubova od 6 do 12 metara.

● Unutrašnji prostor: Neto visina od 8 do 10 metara, visoke police direktno dosežu do oko 7 metara, a viljuškari mogu slobodno da rade među policama.

● Identifikacija izgleda: Vanjska fasada je uglavnom sastavljena od metalnih sendvič panela plave i bijele boje, sa istaknutim logom "METRO" na kosom zidu, a predviđena je i utovarna platforma (iste visine kao i krevet kamiona).

● Pod: Betonski pod za teška opterećenja, debljine približno 250 mm, sa očvrslom površinom, sposoban za direktno nošenje viljuškara i potpuno natovarenih paleta.

Kompletan proces proizvodnje proizvoda

Proces proizvodnje završenog skladišnog supermarketa sa čeličnim okvirom općenito uključuje sljedeće korake:

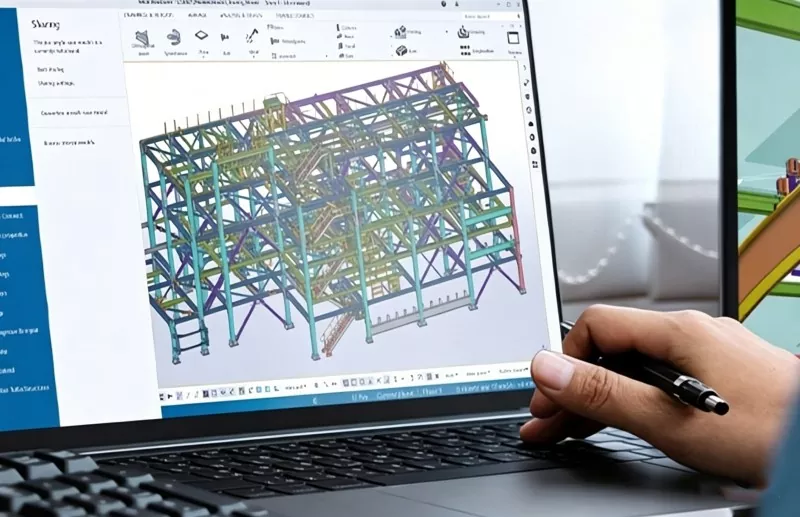

1. Produbljivanje dizajna

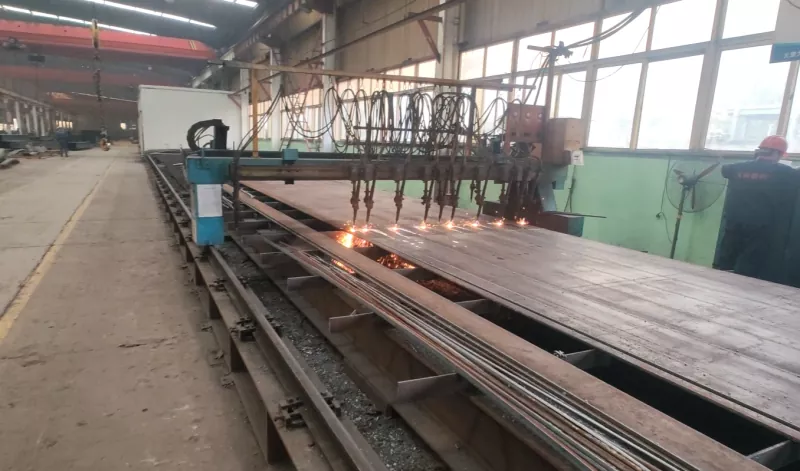

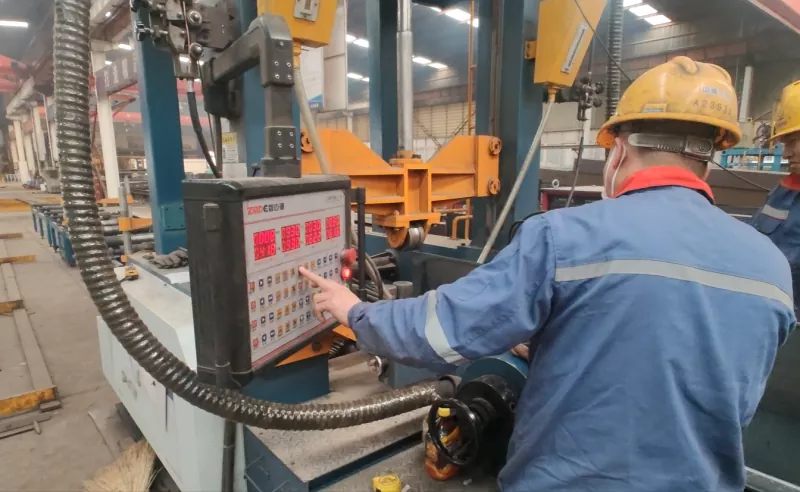

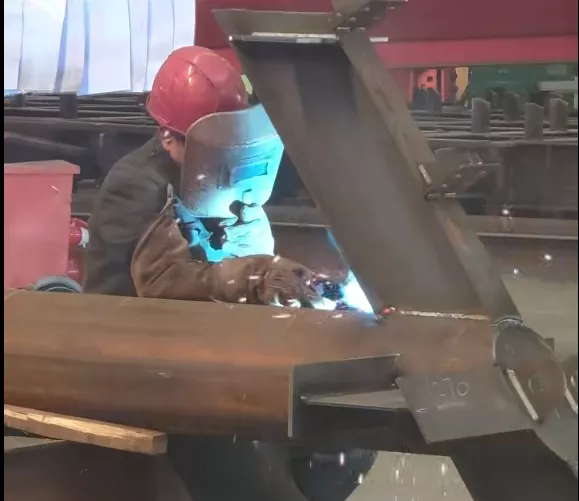

2. Rezanje i obrada

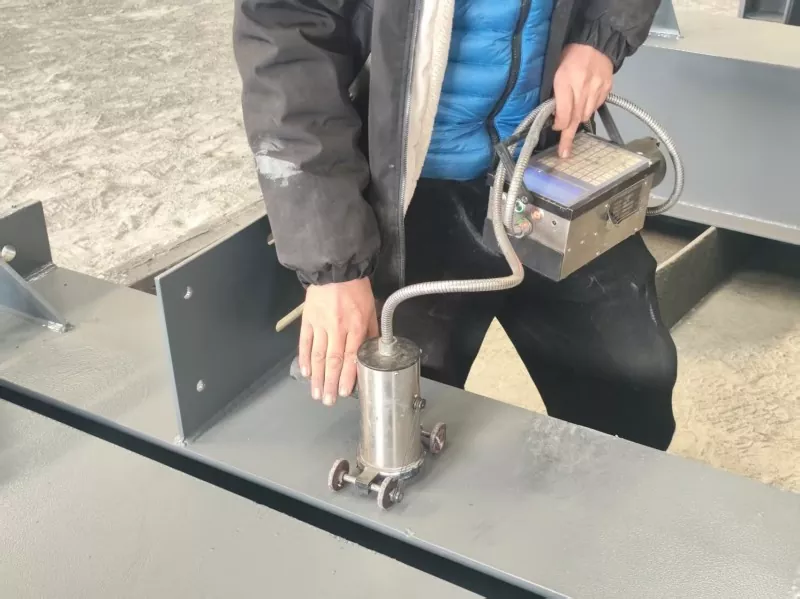

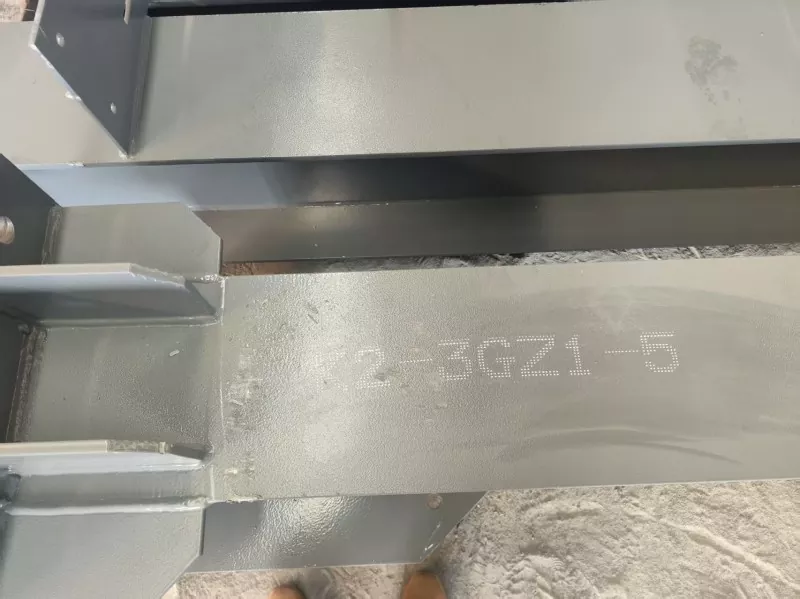

3. Lasersko štampanje brojeva komponenti

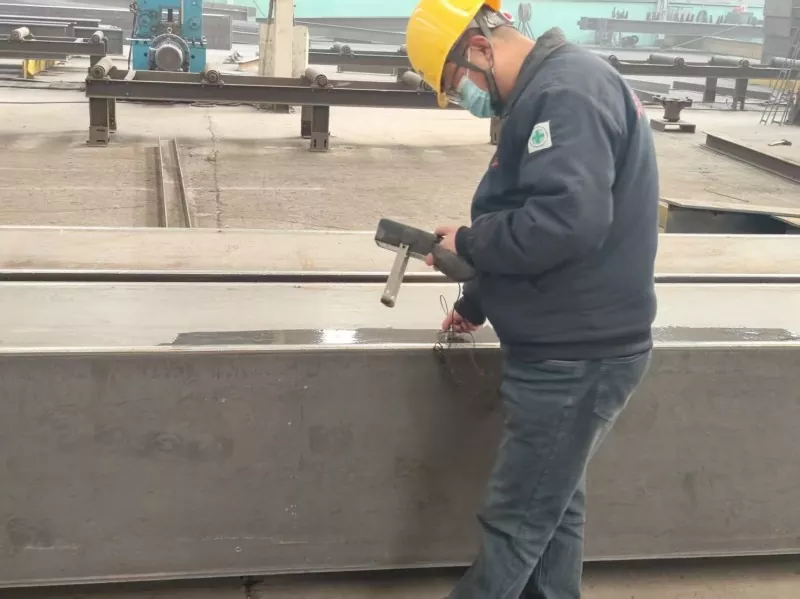

4. Inspekcija kvaliteta

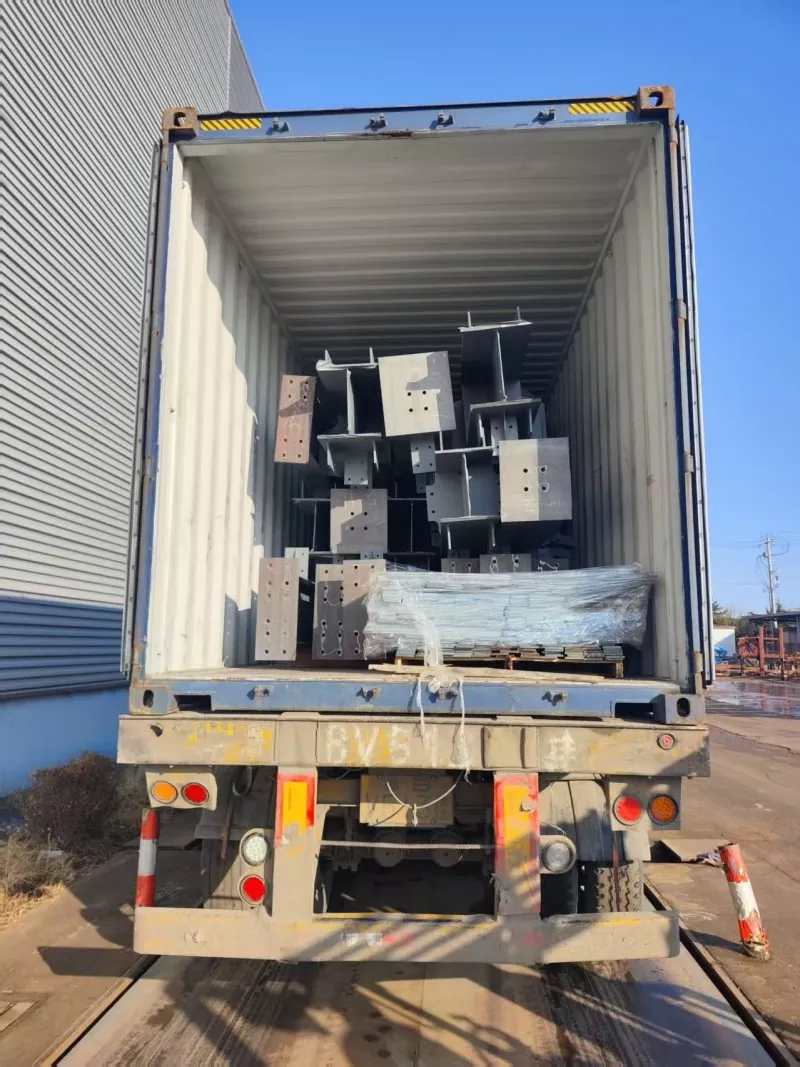

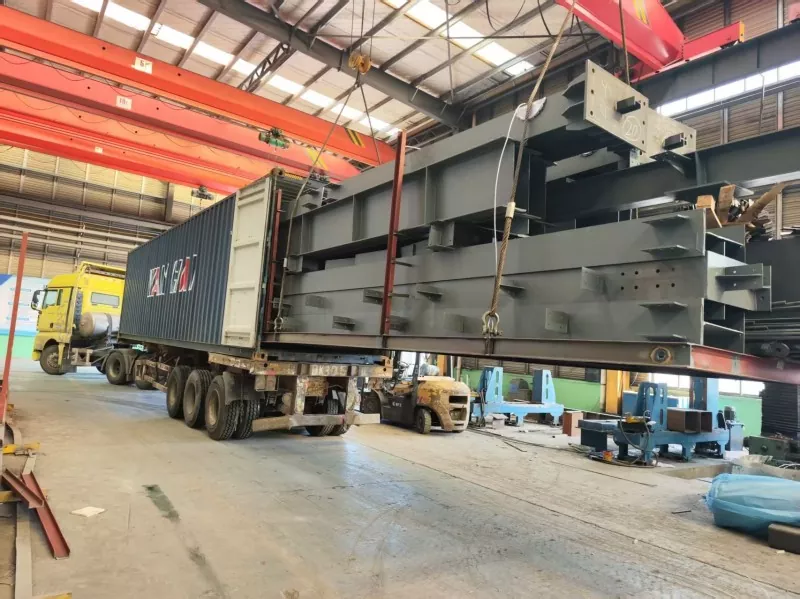

5. Pakovanje i dostava

Prijedlozi dizajna ključnih čvorova

Čelični stupovi su glavne nosive komponente skladišnih supermarketa sa čeličnim okvirom. Prijedlozi dizajna za čelične stupove uključuju sljedeće aspekte:

● Oblik preseka: Obično se koristi zavareni ili toplo valjani čelik u obliku slova H (serija širokih prirubnica). Ponekad se stupovi u obliku kutije ili stupovi okrugle cijevi koriste u područjima s velikim opterećenjem.

● Razmak između stubova: Uzdužni (duž dužine supermarketa) razmak između kolona je obično 6 do 12 metara, što je usklađeno sa modulom polica i širinom prolaza viljuškara.

● Podnožje stuba: Uglavnom krute vezne baze stubova (ugrađene ili otvorene sidrene vijčane veze), koje prenose momente savijanja i aksijalne sile; moraju se oduprijeti opterećenjima vjetra i horizontalnim silama dizalica (ako ih ima).

● Posebna obrada: Ispod 1,5 do 2,0 metra od dna stuba, beton se često nanosi spolja ili se postavljaju zaštitni uglovi protiv sudara kako bi se sprečila šteta od udara viljuškara.
