Potpuni vodič za čelične konstrukcijske komponente: sekundarni članovi i detalji veza

Prethodno izdanje ilustrovalo je detalje i nacrte rasporeda primarnih nosivih elemenata i upornih i stabilnih elemenata međučelične konstrukcijekomponente. Ova sesija se nastavlja uvođenjem sekundarnih i pričvršćenih komponenti, kao i spojeva i strukturnih spojeva. Ispod su opisi tipičnih pozicija rasporeda i kompletne liste svake komponente u čeličnim zgradama.

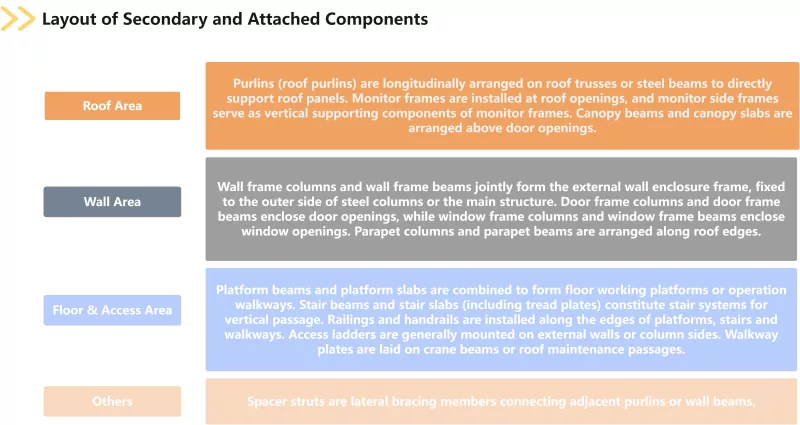

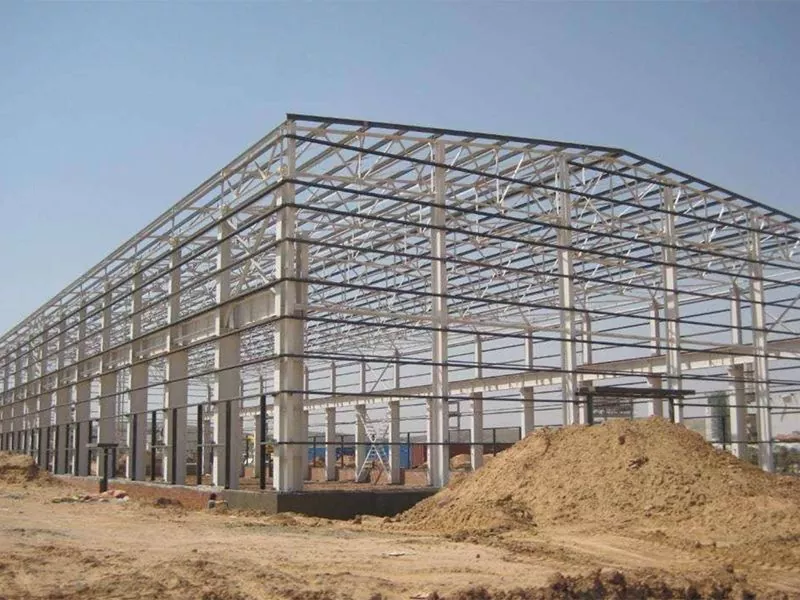

Sekundarne i priložene komponente uključuju grede, stupove zidnog okvira, grede zidnog okvira, okvire za monitore, bočne okvire monitora, grede za stepenice, stubišne ploče, grede platforme, ploče platforme, ograde, rukohvate, pristupne ljestve, ploče za prolaz i odstojne podupirače, stubove okvira vrata, grede okvira vrata, stubove okvira za vrata, stubove okvira za prozore, stubove za prozorske okvire, parapetne grede za prozore, parapetne grede grede. Grede se dele na krovne i zidne, dok stepenišne ploče pokrivaju gazne ploče. Preuzimajući građevinske funkcije kao što su ograda, prolaz, dnevno osvjetljenje i ventilacija, sekundarne i pričvršćene komponente prenose opterećenja vjetrom, snijegom i druga opterećenja na glavnu konstrukciju. Oni su nezamjenjivi dijelovi koji osiguravaju integritet i servisne funkcije čeličnih zgrada.

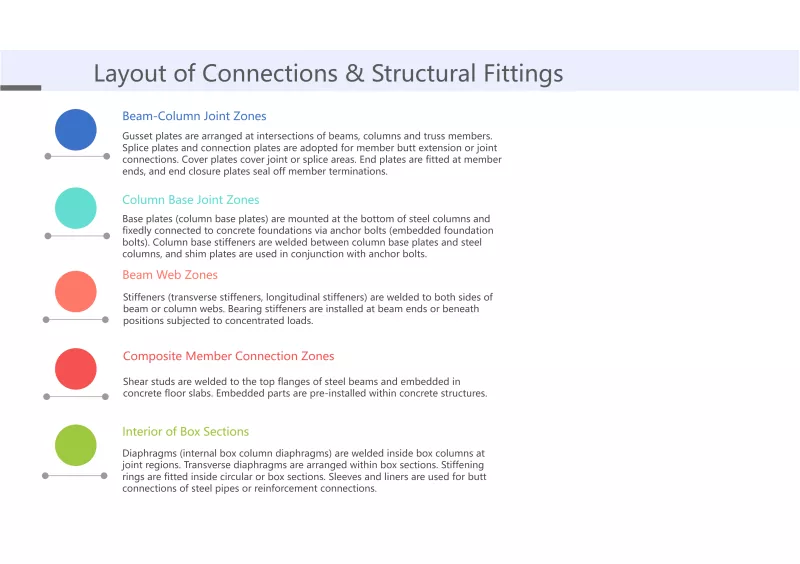

Veze i konstruktivne armature sastoje se od ploča za učvršćivanje, ukrućenja, nosivih ukrućenja, podložnih ploča, spojnih ploča, ploča za spajanje, pokrovnih ploča, završnih ploča za zatvaranje, završnih ploča, osnovnih ploča, ukrućenja baze stubova, sidrenih vijaka za stupove, vijaka visoke čvrstoće, običnih vijaka, smičućih klinova, učvršćenih dijelova, prstenovi, dijafragme i poprečne dijafragme. Učvršćivači se dijele na poprečne i uzdužne ukrućenja; osnovne ploče uključuju osnovne ploče stubova; sidreni vijci za stupove su također poznati kao ugrađeni temeljni vijci; smičući klinovi se također nazivaju spojnicama; dijafragme pokrivaju unutrašnje dijafragme za kutijaste stubove. Kao vitalna kategorijačelična konstrukcijakomponente, spojevi i konstruktivni spojevi direktno određuju da li svi nosivi elementi mogu efikasno raditi u koordinaciji i da li je put prijenosa opterećenja kontinuiran i pouzdan.

Do sada su razvrstane četiri glavne kategorije čeličnih konstrukcijskih komponenti klasificiranih prema strukturnom sastavu. Sve navedene komponente su ucrtane na građevinskim nacrtima čeličnih zgrada, uključene u analizu sila u izvještajima o proračunima konstrukcija i trajno zadržane u završenim konstrukcijama. Kombinacija komponenti varira s različitim tipovima projekta. Ispravno razumijevanje funkcionalnog pozicioniranja i logike rasporeda svake vrste komponente je preduvjet za sastavljanje tačnih količinskih računa i razumno određivanje sveobuhvatnih jediničnih cijena, kao i temelj za osiguravanje da se projektna namjera čeličnih konstrukcija može transformirati u sigurne i pouzdane fizičke zgrade.
