Razumijevanje komponenti čelične konstrukcije: klasifikacija nosivih i stabilnih članova

Sveukupno, čelične konstrukcijske komponente mogu se podijeliti u četiri glavne kategorije prema strukturnom sastavu: primarni nosivi elementi, uporni i stabilni elementi, sekundarne i pričvršćene komponente, kao i spojevi i strukturni spojevi. Ova sesija uglavnom pokriva prve dvije kategorije.

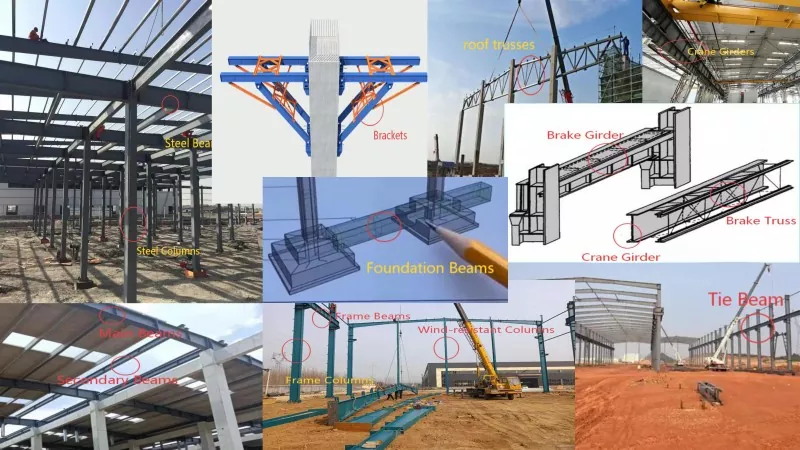

Primarni nosivi elementi uključuju čelične stupove, čelične grede, rešetke, nosače, krovne nosače, kranske nosače, kočione nosače, kočne rešetke, stupove otporne na vjetar, grede okvira, stupove okvira, sekundarne grede, glavne grede, spone i temeljne grede. Nosač se dalje sastoji od gornjih tetiva, donjih tetiva i članova mreže. Kao jezgro skeletasistem čeličnih konstrukcija, primarni nosivi elementi snose glavna opterećenja konstrukcije i prenose ih na temelj. Njihova kvaliteta izrade i tačnost montaže direktno određuju sigurnost i stabilnost cijele konstrukcije.

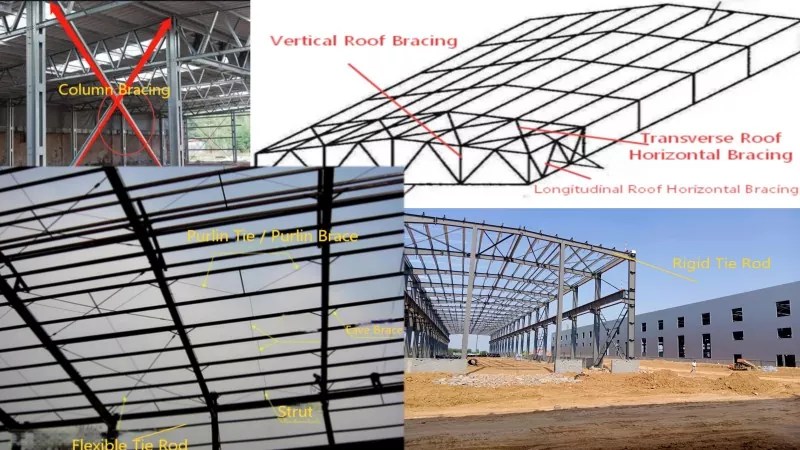

Elementi za učvršćivanje i stabilnost sastoje se od nosača stubova, vodoravnih krovnih nosača, vertikalnih krovnih utega, uzdužnih horizontalnih utega, poprečnih horizontalnih utega, potpornih nosača, krutih vučnih šipki, fleksibilnih vučnih šipki, grednih spona i podupirača. Uporni i stabilni elementi ne podnose direktno velika vertikalna opterećenja, ali funkcionišu tako da garantuju ukupnu stabilnost konstrukcije, prenose horizontalna opterećenja, smanjuju efektivnu dužinu konstrukcijskih elemenata i sprečavaju strukturnu nestabilnost.

Ova sesija upoznaje primarne nosive članove i uporne i stabilne članove. U sljedećoj sesiji nastavit će se elaborirati potpune detalje o sekundarnim i pričvršćenim komponentama (uključujući grede, zidne okvire, okvire monitora, platforme za stepenice, ograde, itd.), kao i veze i strukturne spojeve (uključujući ploče za ugradnju, učvršćivače, vijke, smicajuće klinove, ugrađene dijelove, itd.). Stay tuned.
