Koliko znate o ovim oblicima čelične konstrukcije?

Pošto smo pokrili četiri glavna sistema jezgra učelična konstrukcijaindustriju posljednji put, EHSS će vas nastaviti voditi da istražujete čelične konstrukcije u ovom broju. U modernim zgradama, sa rastućom strukturnom složenošću i zahtjevima za nosivošću, široko se primjenjuju strukturni oblici kao što su rešetkaste školjke, viseći kablovi, konstrukcije od greda i čelične cijevi ispunjene betonom. Svi tipovi čeličnih konstrukcija predstavljeni u ovom izdanju se obično koriste u inženjeringu sa zrelim tehničkim sistemima i odgovarajućim pratećim standardima, koji dominiraju u svojim segmentiranim oblastima.

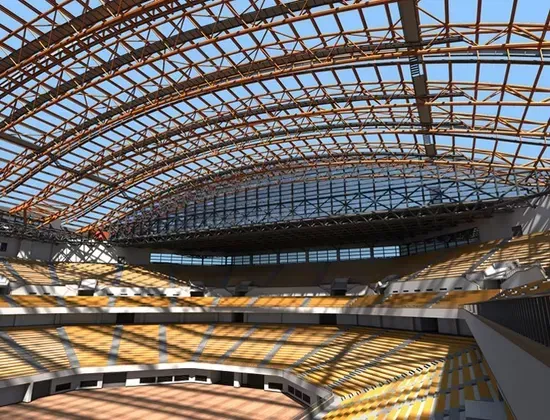

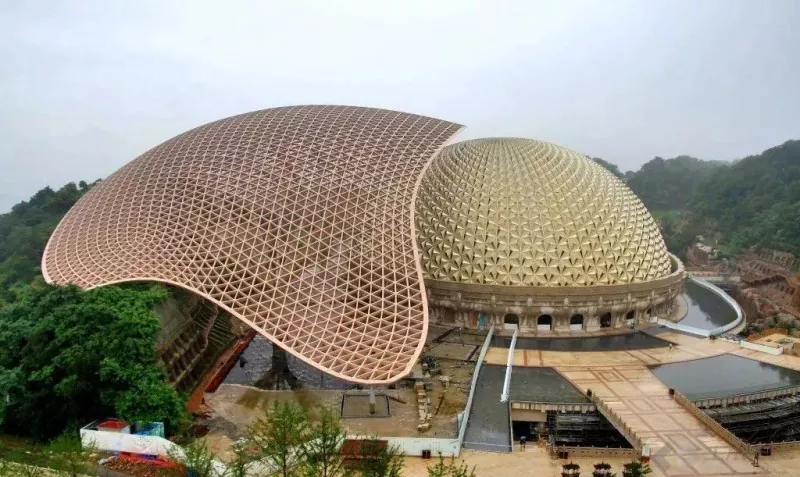

Rešetkasta struktura ljuske, kao što ime kaže, je zakrivljena mrežasta struktura koja podsjeća na ljusku jajeta. Njegova osnovna karakteristika leži u sposobnosti formiranja zakrivljenih oblika velikog raspona kao što su kupole i lukovi. Elegantnog izgleda i efikasnog nošenja sile, široko se primjenjuje u velikim gimnazijama, izložbenim centrima, planetarijumima i botaničkim staklenicima.

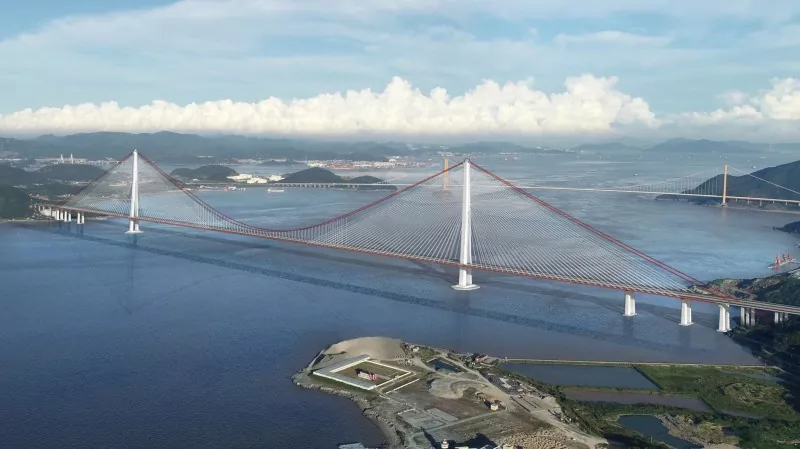

Viseće strukture uzimaju čelične sajle visoke čvrstoće kao osnovne komponente i ostvaruju velike raspone koristeći vlačnu osobinu kablova. Imaju ultra veliki raspon raspona, malu vlastitu težinu i nisku potrošnju čelika, a uglavnom se koriste za viseće mostove, velike stadione, aerodromske terminale i druge projekte.

Kabelsko-membranska struktura je najčešći i najčešće korišteni tip među svim membranskim strukturama, sastavljena od membranskih materijala zajedno sa čeličnim komponentama ili čeličnim okvirima. Membranske tkanine su obično obložene PTFE ili PVC-om. Uz malu težinu, veliku čvrstoću i veliku fleksibilnost za formiranje složenih zakrivljenih površina slobodnog oblika, obično se koristi za nadstrešnice, pejzažne instalacije, naplatne stanice i prostore na naduvavanje.

Konstrukcija oslonjena na žicu sastoji se od krutih gornjih tetiva i fleksibilnih donjih čeličnih sajli povezanih podupiračima, pri čemu su krute gornje tetive uglavnom čelične grede ili rešetke, pa se može tumačiti i kao konstrukcija nastala spajanjem čeličnih greda ili rešetki sa čeličnim sajlama kroz podupirače. Struktura grede je najčešći i tipični oblik ovog konstruktivnog sistema sa čeličnim gredama od čvrste mreže kao gornjim komponentama. Odlikuje se samoravnotežom i odličnim kapacitetom raspona, konstrukcije koje se oslanjaju na strune uglavnom se primjenjuju na krovove dugih raspona i aerodromske terminale.

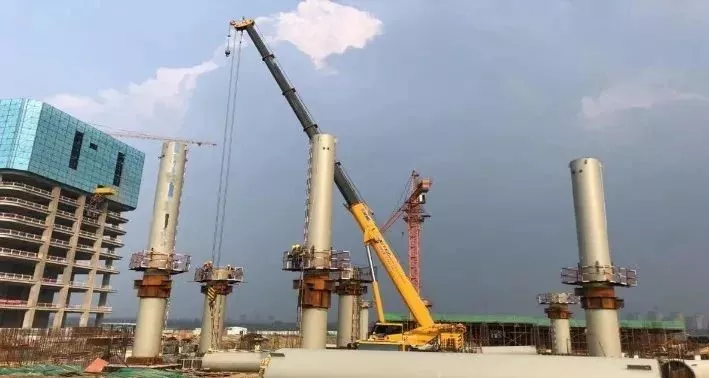

Struktura čeličnih cijevi punjena betonom odnosi se na strukturu s betonom punjenim unutar čeličnih cijevi kako bi se uvelike poboljšala nosivost i duktilnost. Odlikuje se visokom nosivošću i povoljnom duktilnošću, a uglavnom se koristi kao kompresijski elementi u stubovima visokih zgrada, lučnim mostovima i konstrukcijama dugog raspona.

Portalni okviri, čelični okviri, čelične rešetke i rešetkaste konstrukcije spomenute u prethodnom broju imaju najveći tržišni volumen i najuniverzalnije scenarije primjene, služeći kao najbolji izbor za male i srednje tvornice, visoke zgrade i konvencionalne krovove velikog raspona. Nasuprot tome, rešetkaste školjke, viseće strukture, strukture kablovske membrane, konstrukcije od greda i čelične cijevi ispunjene betonom koje su obrađene u ovom izdanju su specijalizirani podsistemi prilagođeni scenarijima koji uključuju posebne raspone, supervisoke zgrade, lagana kućišta i kompozitne uvjete naprezanja, a također predstavljaju popularne sisteme danas popularnih čeličnih konstrukcija.

Svečeličnih konstrukcijskih sistemapokriveni u dvije rate imaju jasne prednosti i međusobno se nadopunjuju, zajedno čineći potpuni tehnički spektar za trenutno inženjerstvo čeličnih konstrukcija. Konkretno, čelična konstrukcija okvira postavlja temelj za konstrukciju čeličnog okvira sa učvršćenim elementima; rešetkaste ljuske i prostorne mreže spadaju u kategoriju prostornih mrežastih struktura kao paralelnih oblika; ovjesne, kablovske membrane i konstrukcije koje se podupiru mogu se kombinirati sa rešetkama i rešetkama kako bi se formirali sistemi dugog raspona; hladno oblikovane čelične konstrukcije tankih zidova uglavnom se primjenjuju u sistemima lakih čeličnih konstrukcija; a konstrukcije od čeličnih cijevi ispunjene betonom spadaju u kompozitne čelično-betonske nosive sisteme.

Prilikom odabira tipova konstrukcija za praktične projekte, potrebno je izvršiti sveobuhvatnu evaluaciju na osnovu funkcija zgrade, uslova raspona, ekonomskih pokazatelja i zahtjeva za planom izgradnje kako bi se odredilo optimalno rješenje. Ostanite sa namaEHSSslužbeni kanali za profesionalnija tehnička ažuriranja čelične konstrukcije. Sa 21 godinom posvećenosti proizvodnji i ugradnji čeličnih konstrukcija, mi pružamo tehničku podršku u punom procesu za vaše projekte sa solidnim profesionalnim sposobnostima.
