Montaža čelične konstrukcije na licu mjesta + radni tok izgradnje integralnog dizanja + ključna razmatranja

Uvod:Ukonstrukcija čelične konstrukcije, "prizemna montaža + integralno dizanje teškog krana" (sastavljanje konstrukcije u potpunosti na tlu i podizanje u poziciju kao jedinstvene jedinice pomoću teških dizalica) jedna je od najisplativijih, najsigurnijih i najkvalitetnijih metoda izgradnje dostupnih danas.

U poređenju sa "labavim sastavljanjem na velikoj nadmorskoj visini" (sastavljanje komponenti komad po komad visoko u vazduhu), ova metoda značajno smanjuje opasne radove na visini, smanjuje stopu defekta u zavarivanju i efikasno kontroliše strukturnu deformaciju. Međutim, to zahtijeva strogu pripremu terena, visoko preciznu montažu šablona, ​​rigorozne proračune inženjeringa dizanja i besprijekornu signalizaciju i komandu na licu mjesta.

Ispod je sveobuhvatan i standardizovan tehnički vodič začelična konstrukcija na licu mjestamontaža i integralno podizanje—strukturirano sa jasnim radnim tokovima i praktičnim, jednostavnim tehničkim zahtjevima za laku referencu.

I. Osnovni pregled metode izgradnje

Logika toka konstrukcije: fabrička prefabrikacija čeličnih komponenti u sekcijama → Montaža na licu mesta na držačima → Korekcija zavarivanja, kontrola zavarivanja (NDT) i dopuna boje → Jednodelno integralno podizanje u poziciju → Fiksiranje i strukturno poravnanje.

Ključne prednosti

•  Rad na zemlji u cijelom: primarne operacije se izvode na tlu, drastično smanjujući rizik od pada i opasnosti na velikoj visini.

•  Kvalitet koji se može kontrolisati: montaža, zavarivanje i poravnavanje se odvijaju u stabilnom, dostupnom tlu, osiguravajući vrhunsku preciznost i kvalitet izrade.

•  Visoka efikasnost gradnje: zavarivanje na velikim visinama i vijcima su minimizirani, što značajno ubrzava napredak izgradnje.

Ograničenja

•  Potrebna velika površina za montažu: Za montažu na licu mjesta potrebna je prostrana, ravna i dobro zbijena površina.

•  Teška oprema i stroge provjere: Zahtijeva dizalice velike tonaže i stroge inženjerske proračune za uslove dizanja i nosivost tla.

Primjenjivi scenariji

Otvorena čelična konstrukcija, kao što su čelične rešetke velikog raspona, krovni čelični moduli, čelični okviri s više raspona i sklopovi nosača za teška opterećenja.

II. Kompletan standardizovani proces izgradnje

Standardni tok procesa: Priprema konstrukcije → Nivelisanje i zbijanje lokacije → Postavljanje i prihvatanje montažnih uboda → Prijem i ponovna kontrola komponenti → Montaža na zemlji → Zavarivanje → Ispitivanje zavarenih spojeva (NDT) i popravka antikorozivne boje → Postavljanje podiznih papučica i montaže → Postavljanje probnog dizanja → Integralno testiranje i probno podizanje Privremeno fiksiranje → Ponovna provjera osovina i elevacije mreže → Trajno spajanje i pričvršćivanje → Uklanjanje montaže → Prihvatanje projekta → Demontaža montažne utičnice

1. Priprema izgradnje u ranoj fazi (najkritičniji korak)

Ako je preliminarna priprema neadekvatna, problemi kao što su strukturna deformacija, prevrtanje ili greške u dimenzioniranju mogu se lako pojaviti tokom montaže i podizanja. Striktno se fokusirajte na ova 4 ključna zadatka:

•  Prvo planirajte: Pripremite namjensku shemu podizanja. Za visokorizične, superkritične operacije, stručni pregled i formalno odobrenje su obavezni. Kompletni detaljni inženjerski proračuni za radne uslove dizalice, naprezanje članova, nosivost tla i opterećenja tačke podizanja.

•  Provjera materijala i dokumenata: pregledajte fabričke certifikate o usklađenosti, izvještaje o ispitivanju mlinova (MTR), zapise o tvorničkom nedestruktivnom ispitivanju (NDT) i listove za provjeru dimenzija. Strogo spriječite da bilo koje neusklađene komponente uđu na gradilište.

•  Planiranje rasporeda lokacije: Jasno odredite odvojene zone za skladištenje komponenti, radove na montaži tla i pozicioniranje krana/podupirača. Za temelje mekog tla, iskopajte i zamijenite čvrstim zatrpavanjem, kompaktirajte i unaprijed popločajte/očvrsnite tlo.

•  Uputa o sigurnosti osoblja: zavarivači, rukovaoci dizalicama, signalizatori i montažeri moraju posjedovati važeće certifikate o kvalifikacijama. Provedite detaljne sigurnosne i tehničke brifinge za sve radnike, pojašnjavajući pojedinačne odgovornosti i sigurnosne zabrane.

2. Podešavanje i prihvatanje sklopa

Pribor za montažu (okvir za podupiranje) je od suštinskog značaja za preciznost montaže. Povremena montaža ili podstandardni, improvizirani okviri su strogo zabranjeni!

•  Koristite standardni strukturalni čelik: Izradite držače koristeći nacionalne standardne čelične dijelove kako biste osigurali adekvatnu krutost i stabilnost, sprječavajući slijeganje tla, strukturno skretanje ili podrhtavanje nakon opterećenja.

•  Precizno postavljanje i pozicioniranje: Precizno postavite smjernice; strogo kontrolisati ose mreže, elevaciju i nivo. Za komponente velikog raspona, ugradite predugib (namjerna uzlazna kriva) u skladu sa specifikacijama dizajna kako biste spriječili buduće propadanje pod radnim opterećenjima.

•  Namjenska inspekcija i prijava: Specijalizirana inspekcija se mora provesti po završetku postavljanja šablona. Zabilježite i arhivirajte sva mjerenja dimenzija, nadmorske visine i ravnosti. Priključak se može koristiti samo nakon formalnog potpisivanja

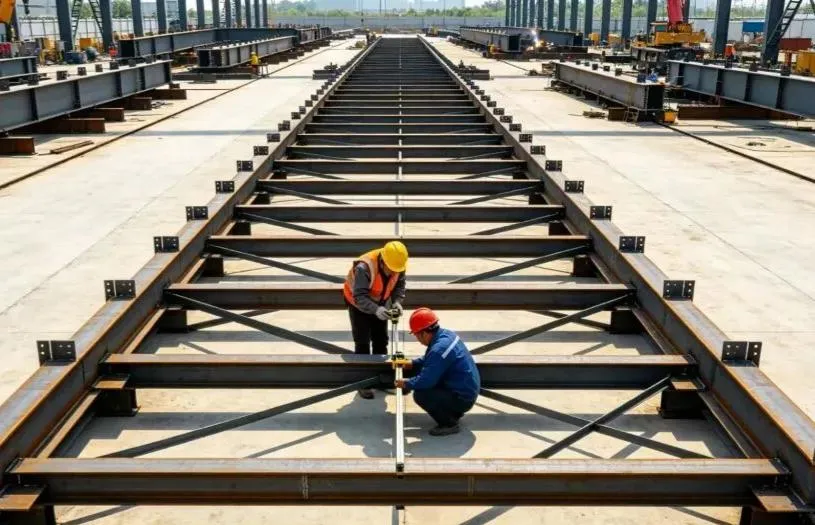

3. Isporuka komponenti i montaža uzemljenja

Montaža na terenu je ključni proces za kontrolu ukupnog kvaliteta konstrukcije. Precizna kontrola je neophodna:

•  Inspekcija ulazne komponente: pregledajte svaku komponentu po dolasku na izgled, deformaciju prilikom transporta, zaštitne premaze i poravnanje rupa za vijke. Ispravite i ispravite sve manje deformacije prije montaže.

•  Pozicioniranje i podešavanje uboda: Nakon postavljanja komponenti na držač, koristite hidraulične dizalice i zatezne kablove da fino podesite i striktno kontrolirate raspon, osne linije, elevaciju, korijenski razmak (razmak za spajanje) i vertikalno poravnanje.

•  Zavarivanje prianjanjem od strane certificiranih zavarivača: certificirani zavarivači moraju obaviti zavarivanje (privremeni zavareni zavari). Dužina šava i veličina kraka moraju ispunjavati tehničke standarde, sprečavajući poroznost, pukotine i druge nedostatke u zavarivanju.

•  Simetrično zavarivanje i smanjenje naprezanja: Formalno zavarivanje mora striktno slijediti principe "simetričnog zavarivanja" i "zavarivanja unatrag" (zavarivanje u kratkim naizmjeničnim segmentima) kako bi se ravnomjerno oslobodilo toplinsko naprezanje i minimiziralo savijanje. Za debele čelične ploče, striktno implementirajte kontrolu predgrijavanja i međuprolazne temperature.

•  Provjera nakon montaže: Nakon što je montaža završena, temeljito ponovo izmjerite ukupne dimenzije, vrijednosti nagiba i bočnu ravnost kako biste jamčili potpunu usklađenost sa inženjerskim kodovima i projektnim crtežima.

4. Inspekcija zavara i popravka antikorozivne boje

•  Ispitivanje bez razaranja (NDT): izvršite ultrazvučno ispitivanje (UT) ili radiografsko ispitivanje (RT) prema specifikacijama dizajna. Svaki neusklađen zavar mora biti potpuno izdubljen, ponovo zavaren i ponovo ispitan do 100% kvalifikacije.

•  Čišćenje i ponovno farbanje šavova: glatko izbrusite zavarene spojeve, uklonite rđu, šljaku i prskanje i odmah nanesite odgovarajući antikorozivni temeljni premaz i završni premaz kako biste osigurali kontinuiran i netaknut sistem zaštitnog premaza.

•  Površinska zaštita: Zaštitite kontaktne površine zavrtnja visoke čvrstoće, rupe za vijke i gotove slojeve boje od prskanja zavara, kontaminacije masti/ulja i mehaničkih ogrebotina.

5. Odabir tačaka podizanja i opremanja

Osnovno sigurnosno pravilo pri dizanju: Nikada ne mijenjajte tačke podizanja bez ovlaštenja, nikada ne miješajte neusklađene opreme i nikada ne izlažite komponente neprikladnim silama.

•  Koristite dizajnirane ušice za podizanje: Uvijek koristite unaprijed dizajnirane, tvornički konstruirane ušice za podizanje (ušice za podmetanje). Neodobreno zavarivanje na licu mesta ili bušenje rupa za improvizovane tačke podizanja strogo je zabranjeno. Svi zavareni spojevi za podizanje moraju biti podvrgnuti 100% NDT pregledu.

•  Proračun kapaciteta pričvršćivanja: Odaberite čelične žičane užad, okove i priveznice za podizanje striktno na osnovu izračunatih opterećenja, uključujući faktore sigurnosti dinamičkog opterećenja. Preopterećenje je strogo zabranjeno.

•  Štitnici uglova: Postavite štitnike za uglove (omekšivače/štitnike ivica) na sve oštre uglove i rubove čeličnih elemenata kako biste spriječili rezanje ili oštećenje žičanih užadi.

•  Privremeno ojačanje: Dodajte privremene podupirače/članove na strukturno vitke ili tanke zidove (kao što su dugačke rešetke) kako biste spriječili uvijanje, izvijanje ili lokalnu deformaciju tijekom podizanja.

6. Test probnog dizanja (nikada se ne smije preskočiti)

Probni lift je konačna odbrambena barijera protiv nesreća sa dizanjem.

•  Podignite i lebdite: Glatko podignite komponentu 200–300 mm dalje od montažne šablone i držite je u zraku 5 do 10 minuta.

•  Sveobuhvatna inspekcija: Temeljito pregledajte: uvjete opterećenja na točkama podizanja, deformacije namještanja, ukupni i lokalni otklon članova, stabilnost dizalice, slijeganje tla ispod potpornih nosača i bilo kakvo smetnje ili zaglavljivanje na držaču.

•  Odmah spuštanje u slučaju abnormalnosti: Ako se primijeti bilo kakva neuobičajena buka, strukturno izobličenje ili prekomjerno slijeganje tla, odmah spustite komponentu natrag na držač. Formalno podizanje može se nastaviti tek nakon odobrenja korektivnih radnji.

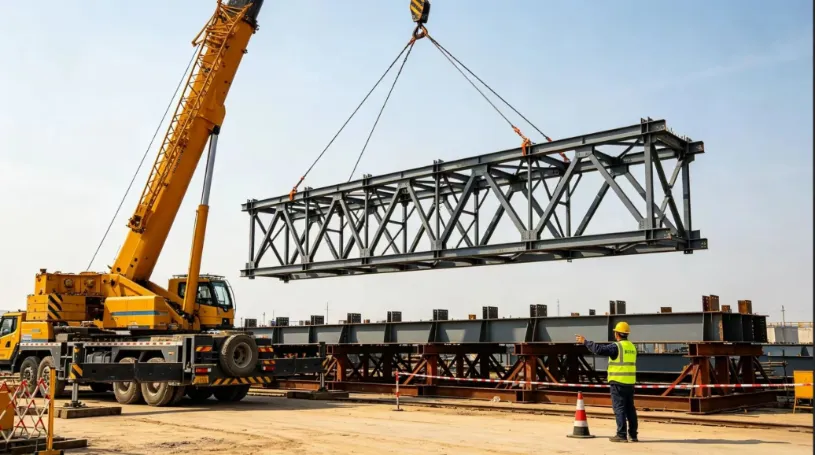

7. Kompletno podizanje, pozicioniranje i privremeno osiguranje

•  Jedinstvena signalizacija jedne osobe: Operacijama mora upravljati jedan imenovani komandir signalizacije koristeći standardizirane signale rukama i glasovne komande. Strogo su zabranjeni signalizacija više osoba i haotične operacije.

•  Glatki pokreti dizalice: Podizanje, zakretanje (ljuljanje) i luffing (dizanje grane) moraju ostati glatki i spori tijekom cijelog vremena. Izbjegavajte nagla zaustavljanja, oštra skretanja ili udarna opterećenja. Zemaljska posada mora koristiti trake (užad za vođenje) kako bi stabilizirala orijentaciju komponente i spriječila sudar s postojećim strukturama.

•  Pozicioniranje i trenutni privremeni oslonac: Jednom kada se postavi na trajne oslonce, precizno podesiti ose mreže, elevaciju i vertikalnu visinu. Odmah ugradite privremene potporne podupirače i zategnite kablove.

•  Crvena sigurnosna crvena linija: Nikada ne otpuštajte kuku dizalice dok nečelična konstrukcijaformira stabilan, samonosivi strukturni sistem.

8. Trajni priključak i završni radovi

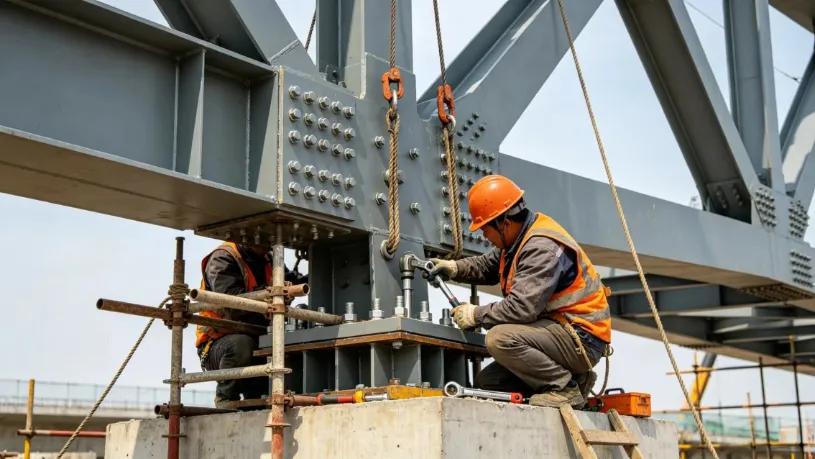

•  Prvo pričvršćivanje vijcima visoke čvrstoće: dajte prednost pričvršćivanju vijaka visoke čvrstoće. Striktno slijedite dvostepeni redoslijed zatezanja: "Početno zatezanje → Završno zatezanje momentom zatezanja". Jasno označite svaki vijak nakon konačnog zatezanja kako biste spriječili promašene, labave ili prekomjerno zategnute vijke.

•  Zavarivanje na licu mjesta: Izvršite sučeone i spojne zavare na licu mjesta u slojevima s više prolaza i provedite nerazorno ispitivanje (NDT) odmah po završetku.

•  Ukupno ponovno mjerenje konstrukcije: Ponovno izmjerite sve ukupne dimenzije, kote i vrijednosti ugiba. Nakon što je certificiran kao kompatibilan, bezbedno demontirajte opremu za podizanje, privremene oslonce i držač za montažu tla.

•  Popravka premaza i primopredaja: Popravite sve oštećene antikorozivne i vatrootporne premaze na pogođenim područjima kako biste dovršili gotovu instalaciju.

III. Kritične mjere opreza na licu mjesta (ključne zamke koje treba izbjegavati)

1. Kontrolne tačke montaže

•  Čvrsta podloga za montažu: Podloga ispod montažne šablone mora biti čvrsta, zbijena i ravna. Radovi na montaži su strogo zabranjeni na mekom tlu ili vlažnom tlu tokom kišnog vremena kako bi se spriječilo neravnomjerno slijeganje.

•  Striktna kontrola prednagiba: precizno postavite predugib (namjerna uzlazna kriva) za članove velikog raspona prema projektnim vrijednostima. Dvaput provjerite mjerenja prije i nakon montaže kako biste spriječili opuštanje nadolje nakon erekcije.

•  Ograničenja zavarivanja u teškim vremenskim uvjetima: Za vrijeme jakog vjetra, kiše, snijega ili niskih temperatura odmah prekinite zavarivanje na otvorenom. Osigurajte da su vlažne čelične površine temeljito osušene grijaćim plamenicima prije nastavka zavarivanja.

•  Zaštitite frikcione površine vijka visoke čvrstoće: Strogo zaštitite frikcione površine u kontaktu vijka. Strogo su zabranjeni brušenje, kontaminacija uljem ili prskanje zavara, čime se osigurava da koeficijent klizanja zadovoljava inženjerske standarde.

2. Obavezne sigurnosne crvene linije

•  Vremenske zabrane: Podizanje je strogo zabranjeno za vrijeme jakih vjetrova jačine 6 i više (brzina vjetra ≥ 10,8 m/s), guste magle, jake kiše ili kada je noćno osvjetljenje neadekvatno.

•  Podupirač krana: Podružnice krana moraju biti u potpunosti poduprte debelim čeličnim pločama za raspodjelu opterećenja na čvrstom, provjerenom tlu kako bi se spriječilo prevrtanje krana ili probijanje nosača.

•  Kruta sigurnosna isključena zona: Uspostavite krutu barijeru i očistite zonu isključenja unutar radnog radijusa dizalice. Neovlaštenom osoblju je strogo zabranjen ulazak, prolazak ili boravak u tom području.

•  Inspekcija opreme prije smjene: pregledajte svu opremu za dizanje, opremu za montiranje i žičanu užad prije svake radne smjene. Zamijenite odmah ako polomljene žice, prekomjerno istrošenost ili savijanja/deformacije prelaze dozvoljene granice.

3. Uobičajeni rizici i preventivne mjere

•  Prekomerna deformacija komponenti: unaprijed postavljeni dizajn nagiba, dodajte privremene podupirače za pojačanje, slijedite simetrične sekvence zavarivanja i izvršite pune provjere opterećenja pri podizanju.

•  Neuspjeh otkidanja ušice za podizanje: Izvedite specijalizirani strukturalni dizajn za ušice za podizanje, osigurajte zavarivanje s punim prodorom uz 100% NDT inspekciju i striktno zabranite neodobrena improvizirana mjesta za podizanje.

•  Kran slijeganje tla ili prevrtanje: provjerite i očvrsnite tlo unaprijed, postavite teške čelične ploče ispod potpornih nosača i pratite slijeganje tla tokom probnog podizanja.

•  Konstruktivna nestabilnost nakon postavljanja: Odmah instalirajte zatezne kablove i privremene potporne podupirače, striktno primjenjujući princip: "Nikada ne otpuštajte kuku krana prije nego što se konstrukcija učvrsti."

•  Substandardno zavrtnje visoke čvrstoće: Strogo zaštitite kontaktne površine trenja, primijenite standardizirane procedure zatezanja momentom i pregledajte i označite svaki pojedinačni vijak po završetku.

IV. Rezime

Osnovna logika upravljanjamontaža čelične konstrukcije na licu mjestai integralno podizanje se može sažeti kao: precizna montaža tla, kruta kontrola držača, rigorozna kalkulacija podizanja, glatko i stabilno podizanje, i nikad ne otpuštanje kuke prije učvršćenja.

Strogim upravljanjem četiri kritična stuba – kvalitetom zavarivanja, deformacijom zavarivanja, uslovima podizanja opterećenja i privremenom stabilnosti konstrukcije – mogu se spriječiti najčešći građevinski nedostaci i sigurnosne nezgode, pružajući sigurno, pouzdano i efikasno rješenje za čelične konstrukcije velikog raspona.
