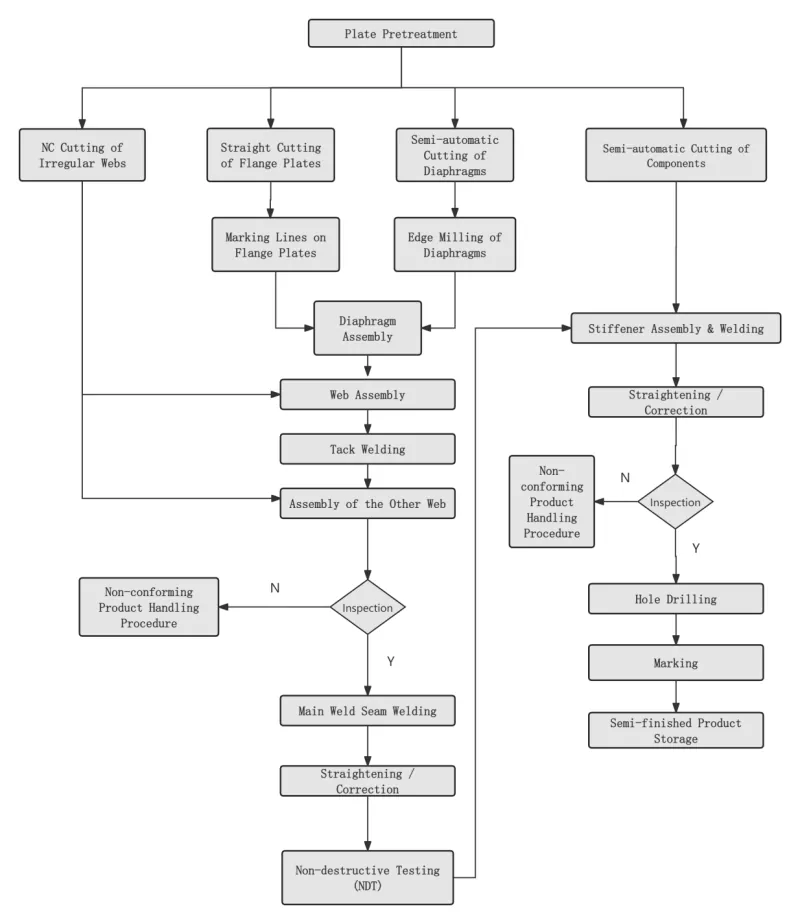

EIHE Steel Structure's Box Column Processing Flow & Engineering Application Achievements

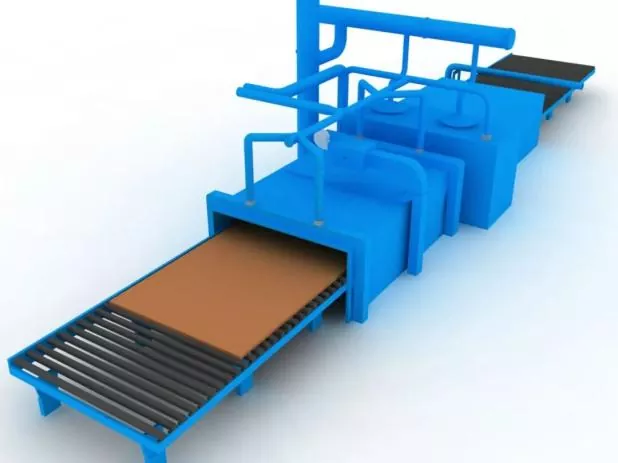

Korak 1 Prethodna obrada površine čelične ploče

Izvodi se u skladu sa zahtjevima dizajna ili procesa prije sljepljivanja čelične ploče.

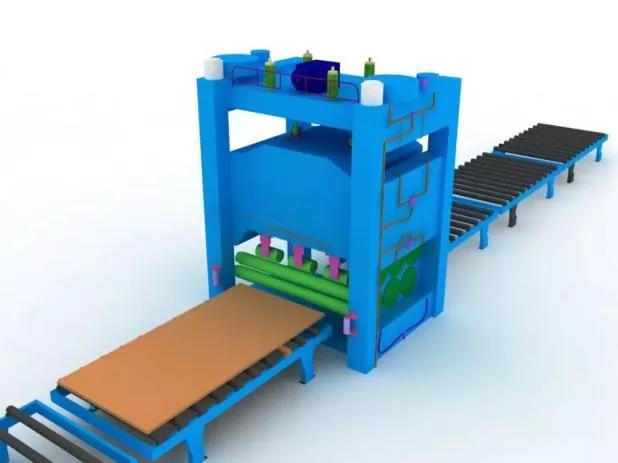

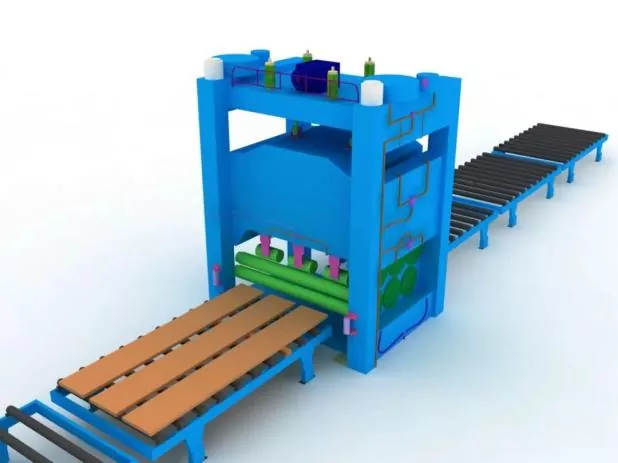

Korak 2 Ispravljanje čelične ploče

Sveukupno ravnanje će se izvesti nakon predobrade čelične ploče kako bi se osigurala točnost slepe ploče i smanjilo unutrašnje zaostalo naprezanje čelične ploče.

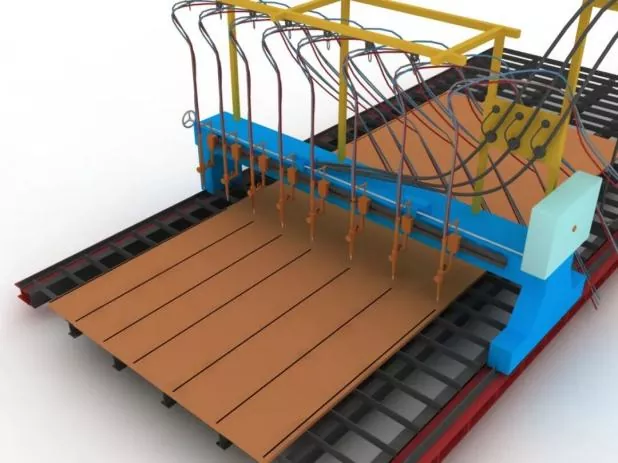

Korak 3 Rezanje i blijeđenje dijelova

Prije rezanja podesite mašinu za sečenje, potvrdite model mlaznice i provjerite stabilnost tlaka zraka.

Tokom rezanja, prvo zagrijte rezni šav čelične ploče i strogo kontrolirajte brzinu rezanja.

Korak 4 Sekundarno ravnanje dijelova

Izvodi se nakon slepljivanja čelične ploče kako bi se osigurala točnost montaže i smanjilo unutrašnje zaostalo naprezanje čeličnih ploča.

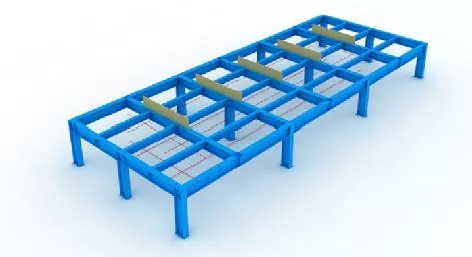

Korak 5 Postavljanje uboda i linija rasporeda

Prije montaže, najprije se postavljaju linije za raspored i šablone.

Prilikom ugradnje uboda, mora se osigurati horizontalni nivo gornjeg otvora, a dovoljna krutost i čvrstoća moraju biti zagarantovani.

Sve držače i linije za raspored mogu se staviti u upotrebu samo nakon što ih pregleda i odobri ovlašteno osoblje.

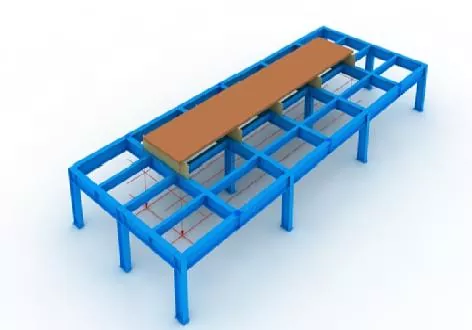

Korak 6 Pozicioniranje donjeg panela

Precizno pozicionirano pomoću viska i linija rasporeda.

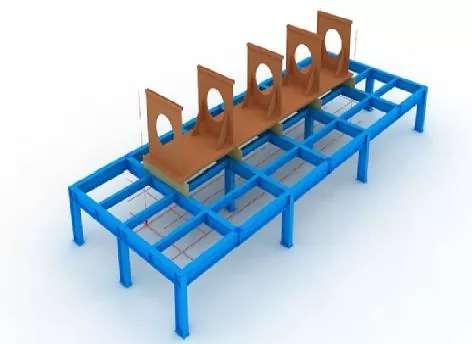

Korak 7 Sklapanje dijafragme

Prije montaže dijafragme, označite linije za pozicioniranje na donjoj ploči i uklonite plutajuću rđu sa obje strane vodova brusnim točkom.

Nakon što su dijafragme postavljene, pričvrstite ih zavarivanjem.

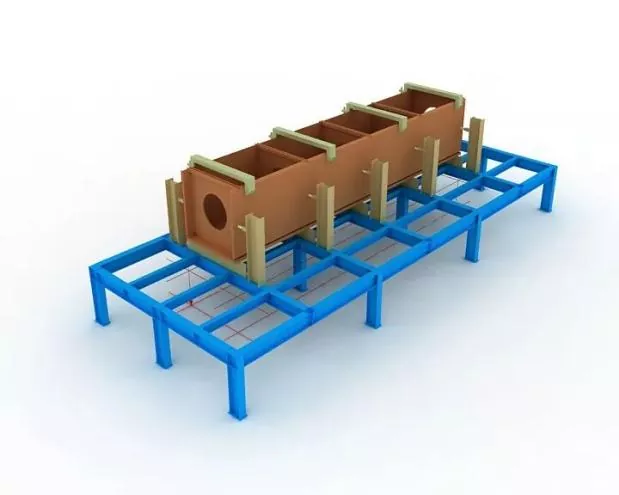

Korak 8 Web sastavljanje

Nakon što je mreža sastavljena i osposobljena, čvrsto je pričvrstite uz membranu pomoću dizalice, a zatim je pričvrstite zavarivanjem.

Korak 9 Sklapanje gornje ploče

Završite precizno pozicioniranje gornje ploče pomoću viska, a zatim fiksirajte zavarivanjem.

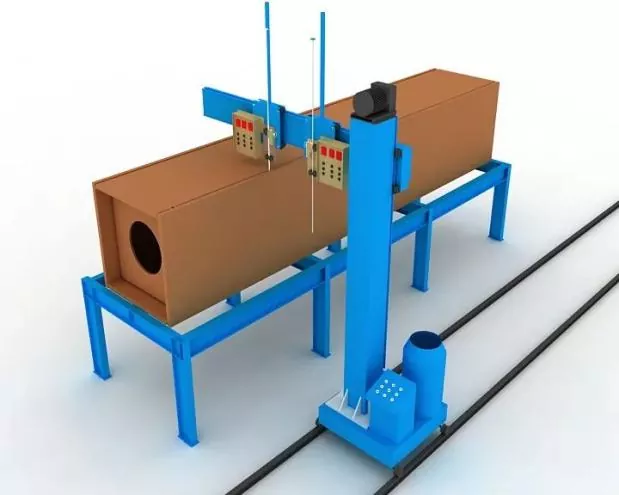

Korak 10 Zavarivanje membranom elektrotroskom

Za dijafragme je prihvaćeno jednostrano zavarivanje šljakom.

Bakarne čahure za pokretanje i gašenje luka moraju se postaviti na gornji i donji otvor rupa za zavarivanje elektrošljakom tokom zavarivanja.

Struja i napon zavarivanja moraju biti strogo kontrolirani tijekom cijelog procesa zavarivanja, a pažnja se mora posvetiti promatranju promjene boje područja elektro-šljake zavarivanja na mreži.

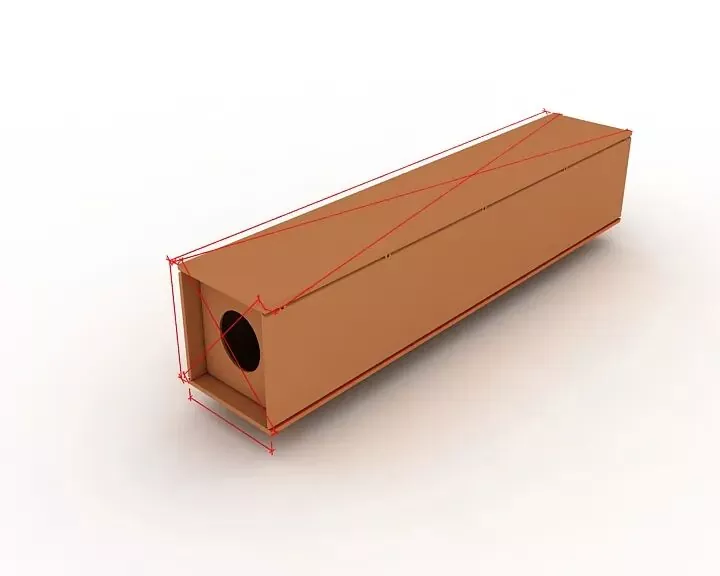

Korak 11 Cjelokupna inspekcija

Tokom inspekcije, fokusirajte se na provjeru da li dužina komponente, dijagonalne dimenzije i dimenzije krajnjeg presjeka ispunjavaju zahtjeve dizajna i specifikacije i ispravite sve dijelove izvan tolerancije.

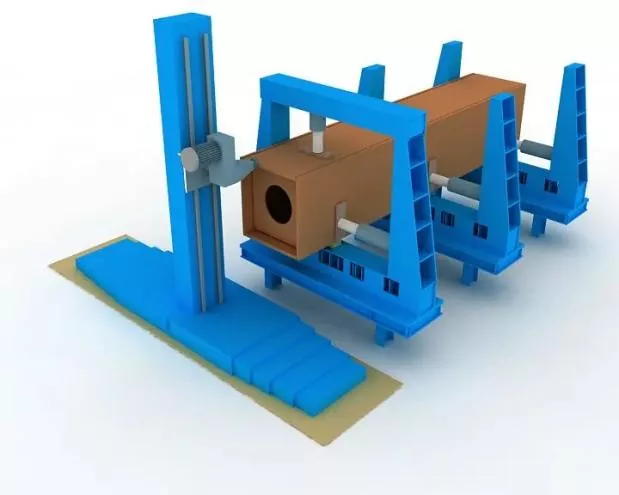

Korak 12 Završno glodanje

Nakon montaže i zavarivanja glodajte čeonu površinu.

Garantujte ravnost članova i paralelnost između čeone površine i glodala.

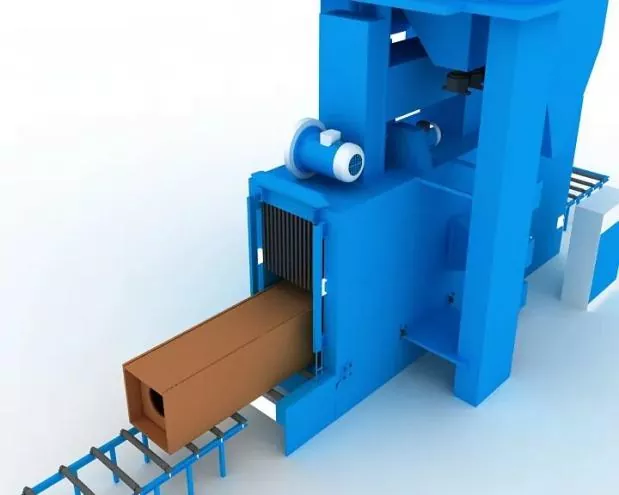

Korak 13 Pjeskarenje i uklanjanje hrđe

Potpuno uklanjanje rđe pjeskarenjem prema potrebi nakon zavarivanja, a zatim prenesite na konstrukciju premaza.

Preciznost montaže

Tokom montaže:

● Donijet će se odgovarajuća ograničenja za kontrolu deformacije zavarivanja.

● Dozvole skupljanja pri zavarivanju i razumna reverzna deformacija moraju biti rezervirani za kontrolu dimenzija komponenti i osiguravanje ispravnog oblika.

Dozvoljena odstupanja za izradu i montažu zavarenih spojeva, kao i dimenzionalne tolerancije konstruktivnih komponenti, moraju biti u skladu sa zahtjevima Kodeksa za prihvatanje kvaliteta građenja čeličnih konstrukcija (GB 50205).

Montažno poziciono zavarivanje

Implementira se poluautomatskim zavarivanjem u plinskom metalu od pune žice (GMAW).

Zavarivač

Zavarivači koji se bave montažnim čelnim zavarivanjem moraju posjedovati odgovarajuće kvalifikacije navedene u Tehničkoj specifikaciji za zavarivanje građevinskih čeličnih konstrukcija (JGJ81).

Položaj zavarenih spojeva

Položaj zavarenih spojeva: Zavareni spojevi moraju izbjegavati početak i kraj formalnih zavara i ne smiju se postavljati na uglove, ivice, krajeve i druga kritična područja sklona strukturnoj čvrstoći i nedostacima u izradi.

Za T-spojeve, pričvrsno zavarivanje: Izvodi se simetrično s obje strane; u međuvremenu, zavarivanje zavarivanjem unutar žlijeba treba izbjegavati koliko god je to moguće.

Za zavarivanje žljebova s ​​punim prodiranjem: Zavarivanje na žlijebu za stražnje žlijebove, npr. stražnje urezivanje.

Položaji montaže i zavarivanja zavarenih podložnih ploča, kao i naletnih i odvodnih ploča moraju biti u skladu s relevantnim standardima

Materijali za zavarivanje

Materijali za zavarivanje koji se koriste za montažno i pričvrsno zavarivanje moraju biti u skladu sa onima za formalno zavarivanje, odnosno moraju se usvojiti isti materijali za zavarivanje kao i za službeno zavarivanje.

Za montažno zavarivanje između čelika visoke čvrstoće i čelika male čvrstoće, materijali za zavarivanje se biraju u skladu sa razredom čelika male čvrstoće.
